高耐久性と優れた化学耐性のためにOD78mm x ID31mm x T18mmの寸法でカスタマイズ可能なゴムコップリングスパイダー
商品の詳細
| 材料 | ゴム | 色 | 黒 |
|---|---|---|---|
| 応用 | 金属カップリングに挿入 | タイプ | OMT R42-132 |
| パッキング | カートンで | 表面 | スムーズ |
| 最大トルク | 4 N.m | オゾン耐性 | 良い |
| 抗張力 | 20mpa | 耐紫外線性 | 良い |
| 標準または非標準 | 標準 | 耐久性 | 高い |
| 硬度 | 70-80ショアa | 耐摩耗性 | 高い |
| 形 | カップリング | 耐薬品性 | 素晴らしい |
| 耐油性 | 良い | ||
| ハイライト | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
製品の説明

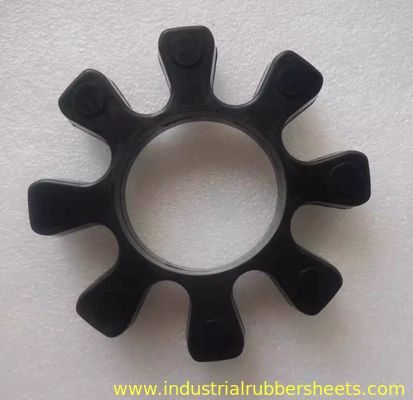

カスタマイズ可能なゴムコップリング用コップリングスパイダー R82 OD78mm x ID31mm x T18mm 黒色

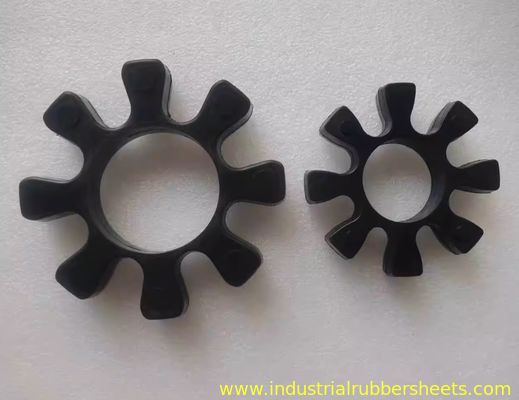

OMTゴムコップリングスパイダー,ゴムスパイダー,黒色のゴム素材のコップリングスパイダー.複数のサイズで入手可能:
- R42,OD42mm × ID19mm × T14mm
- R62,OD59mm × ID29mm × T16mm
- R82,OD78mm x ID31mm x T18mm
- R103,OD99mm × ID42mm × T21mm
- R132,OD132mm × ID64mm × T26mm
OTM オクタゴナルカップリング (Jaw Coupling/Plum Blossom Coupling)
構造特質: 2つの金属半コップリングと凸葉 (典型的には8葉,八角形を形成) と中央ゴムエラストーマー (梅花パッド) で構成される.
作業原理: トークは,ゴムの弾力性を利用して,ゴムプラムフラワーパッドを通って,葉の間を通って伝わります.
- 衝撃と振動を吸収する
- 偏向を補う: 小さい軸,半径,角偏移に対応する
- 電気隔熱を備える
適用:ポンプ,ファン,圧縮機,モーター,ギアボックス,などの駆動システムに広く使用されています.
核心部品:ゴムクッションブロック / 弾性要素 / 梅花パッド
機能:コア・ダムシング・エレメントで,コップリング性能に直接影響する.
名前: 一般にプラム・ブロソーム・パッド (形状により),クッション・ブロック,弾性要素,またはクッション・リングと呼ばれます.
材料: 通常はポリウレタン (PU) またはニトリルゴム (NBR)
- ポリウレタン (PU): 耐磨性,耐破性,高い負荷能力 (最も一般的)
- ニトリルゴム (NBR): 油に強い (油のある環境に適している)
モデル識別:R42,R62,R82,R103,R132,など,プルームフラワーパッドの仕様モデルである.番号は通常,結合サイズまたは孔径範囲 (単位:mm) 設計された.
一般的なプラム・ブローズーム・パッド・モデルと仕様
以下は,一般的なモデルに関する典型的な仕様です (注: 規格は各メーカーによってわずかに異なる場合があります.常に物理測定または製造者の選択チャートで確認してください!):
| パッドモデル | 典型的な穴径 範囲 (mm) | 適正なクランプサイズ/トルク範囲 |
|---|---|---|
| R42 | ≈ 20 - 30 | 小型のコップリング,低トルク |
| R62 | ≈ 25 - 40 | 小型・中型コップリング |
| R82 | ≈ 40 - 60 | 中型コップリング |
| R103 | ≈ 50 - 75 | 中型から大型のコップリング |
| R132 | ≈ 70 - 100+ | 大型のコップリング,高いトルク |
購入 と 交換 に 関する 重要な 点
- オリジナルモデルを識別する:古いパッドを取り出して,スタンプ付きモデル (例えば,R42) を確認します.主要な寸法を測定します.外径 (OD),内径 (ID),厚さ (H),葉の数 (通常は6または8).
- マッチ・クランプの仕様:パッドのモデルは,コップリングボディのモデルと一致しなければならない.
- 操作条件を考慮してくださいパッドが負荷に対応できるようにする.油性条件ではNBRを選択し,一般的な用途では耐磨性PUを選択する.ゴムの温度耐性を確認する.
- ブランドと品質:OEM部品は最も互換性が良い.評判の良いブランド (R+W,KTR,Lovejoy,OTMなど) はより高い信頼性を提供します.
代替手順 (簡略化)
- 装置をオフにして電源を隔離する (安全第一)
- クープリングガードを外す
- ローズ・コップリング・ボルト
- 古いパッドを削除し,交配表面をきれいに
- 一半カップリングの葉に新しい梅花パッドを挿入
- ゆっくりと一緒に押す
- 指定されたトルクに斜めでボルトを締め
- 保護具を再インストール
概要
OTMの八角式コップリングは,プルームフラワーパッド (例えば,R42/R62/R82/R103/R132) を使用し,マッサージを施します.操作ニーズを考慮して,交換中にモデルと寸法に正確に適合します.オフィシャルチャネルを通じてソースパッドまたはOTMサプライヤーと連絡し,調達パラメータ.
パッドの正確な仕様を確認するために,古い部品の寸法や機器のモデルを教えてください.
