カスタマイズ可能なゴムコップリング用コップリングスパイダー R82 OD78mm x ID31mm x T18mm 黒色
商品の詳細
| 材料 | ゴム | 色 | 黒 |
|---|---|---|---|
| 応用 | 金属カップリングに挿入 | タイプ | OMT R42-132 |
| パッキング | カートンで | 表面 | スムーズ |
| 最大トルク | 4 N.m | オゾン耐性 | 良い |
| 抗張力 | 20mpa | 耐紫外線性 | 良い |
| 標準か非標準か | 標準 | 耐久性 | 高い |
| 硬度 | 70-80ショアa | 耐摩耗性 | 高い |
| 形 | カップリング | 耐薬品性 | 素晴らしい |
| 耐油性 | 良い | ||
| ハイライト | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
製品の説明
カップリングスパイダー用のカスタマイズ可能なラバーカップリング
R82 外径78mm×内径31mm×厚さ18mm ブラックカラー

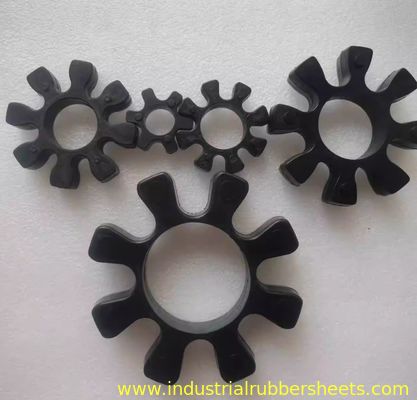

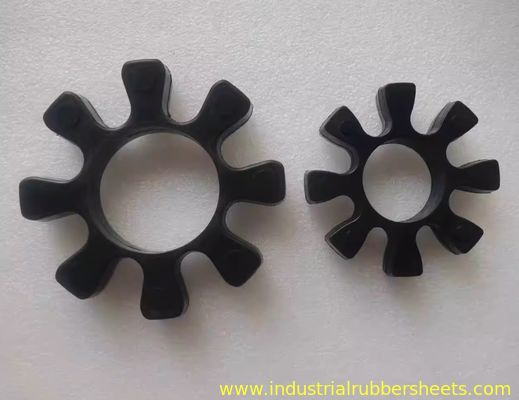

OMT ラバー カップリング スパイダーは、ラバー スパイダーまたはカップリング スパイダーとも呼ばれ、黒色のゴム素材で入手可能です。

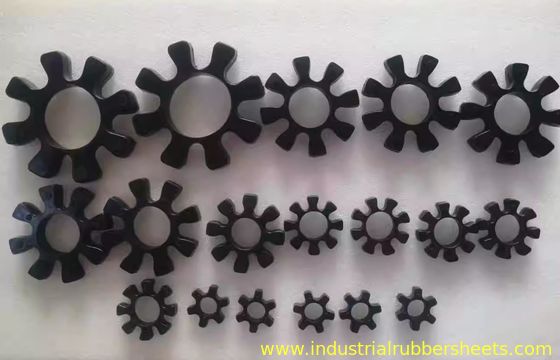

利用可能なサイズ:
- R42、外径42mm×内径19mm×厚さ14mm
- R62、外径59mm×内径29mm×厚さ16mm
- R82、外径78mm×内径31mm×厚さ18mm
- R103、外径99mm×内径42mm×厚さ21mm
- R132、外径132mm×内径64mm×厚さ26mm
OTMオクタゴナルカップリング（ジョーカップリング・梅花カップリング）
構造上の特徴

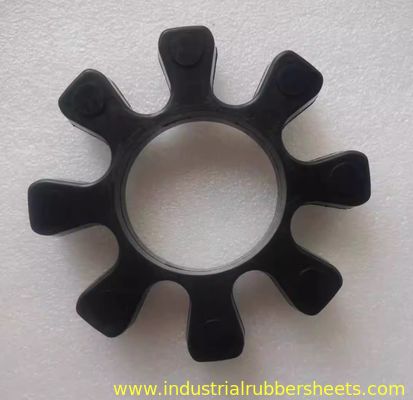

凸状のローブ（通常は 8 つのローブで八角形を形成）を備えた 2 つの金属ハーフカップリングと中央のゴムエラストマー（梅の花のパッド）で構成されます。
動作原理
トルクはローブ間のゴム製梅の花パッドを介して伝達され、ゴムの弾性を利用して次のことが可能になります。
- 衝撃や振動を吸収する
- 位置ずれの補正: 軸方向、半径方向、角度の小さなオフセットに対応します。
- 電気絶縁を提供する
アプリケーション
ポンプ、ファン、コンプレッサー、モーター、ギアボックス、その他の産業機器の駆動システムに広く使用されています。
コアコンポーネント: ラバークッションブロック/弾性要素
関数
カップリング性能に直接影響を与えるコア減衰要素。梅の花パッド (その形状により)、クッション ブロック、弾性エレメント、またはクッション リングとも呼ばれます。
材質のオプション
- ポリウレタン (PU):耐摩耗性、耐引裂性、高耐荷重 (最も一般的)
- ニトリルゴム（NBR）：優れた耐油性（油環境に最適）
モデルの識別
仕様モデル (R42、R62、R82、R103、R132 など) は通常、設計対象のカップリング サイズまたはボア径範囲 (単位: mm) を示します。
一般的な梅の花パッドのモデルと仕様
注: 規格はメーカーによって若干異なる場合があります。必ず身体測定値またはメーカーの選択表で確認してください。
| パッドモデル | 代表的な穴径範囲(mm) | 適合カップリングサイズ/トルク範囲 |
|---|---|---|
| R42 | ≈ 20 - 30 | 小型カップリング、低トルク |
| R62 | ≈ 25 - 40 | 中小規模のカップリング |
| R82 | ≈ 40 - 60 | 中間カップリング |
| R103 | ≈ 50 - 75 | 中～大型カップリング |
| R132 | ≈ 70 - 100+ | 大型カップリング、高トルク |
購入・買い替えのポイント

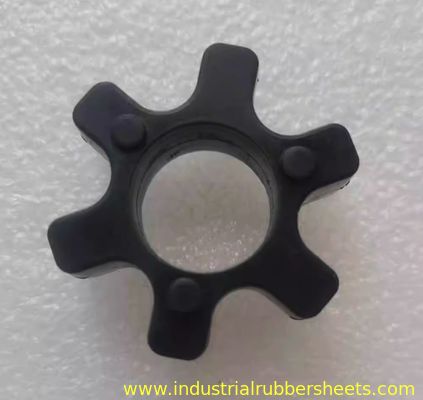

- 元のモデルを特定します:古いパッドを取り外し、刻印されたモデル (R42 など) を確認します。重要な寸法を測定します: 外径 (OD)、内径 (ID)、厚さ (H)、ローブの数 (通常は 6 または 8)。
- マッチカップリング仕様:パッド モデルはカップリング ボディ モデルに対応している必要があります。
- 動作条件を考慮してください。パッドがトルクと速度の要件に対応できることを確認してください。油性の条件では NBR を選択してください。一般用途向けの耐摩耗性PU。ゴムの耐熱温度を確認してください。
- ブランドと品質:OEM 部品は最高の互換性を提供します。評判の良いブランド (R+W、KTR、Lovejoy、OTM など) はより高い信頼性を提供します。
交換手順（簡易）
- 機器をシャットダウンし、電源を遮断します (安全第一)。
- カップリングガードを取り外します。
- カップリングボルトを緩めます。
- 古いパッドを取り外し、合わせ面をきれいにします。
- 新しい梅の花のパッドを 1 つのハーフカップリングのローブに挿入します。
- もう一方のハーフカップリングの位置を合わせて、ゆっくりと押し込みます。
- ボルトは対角に規定トルクで締め付けてください。
- ガードを取り付け直します。
まとめ
OTM 八角形カップリングは、クッションとして梅の花パッド (R42/R62/R82/R103/R132 など) に依存しています。交換時には運用上のニーズを考慮し、形名と寸法を正確に一致させます。公式ルートを通じてパッドを調達するか、調達パラメータを OTM サプライヤーに連絡してください。
パッドの仕様を正確に確認するために、古い部品または機器モデルの寸法を提供してください。
