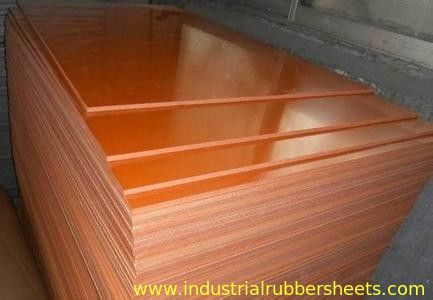

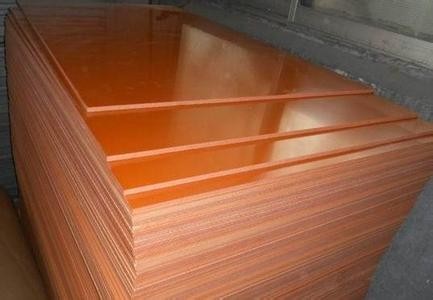

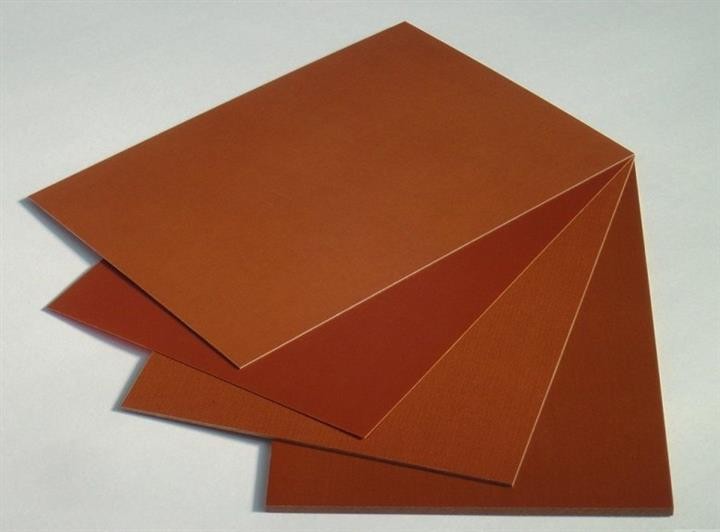

高電圧色のフェノールシート
商品の詳細
| 材料 | phenolic+cotton | 色 | の黒いオレンジ茶色 |
|---|---|---|---|
| 表面 | スムーズ | 抗張力 | 78Mpa |
| 圧縮強度 | 138Mpa | 密度 | 1.25-1.40g/cm3 |
| 定格電圧 | 10kv | ||
| ハイライト | 着色されたプラスチック シート,半透明な着色されたプラスチック シート |
||
製品の説明

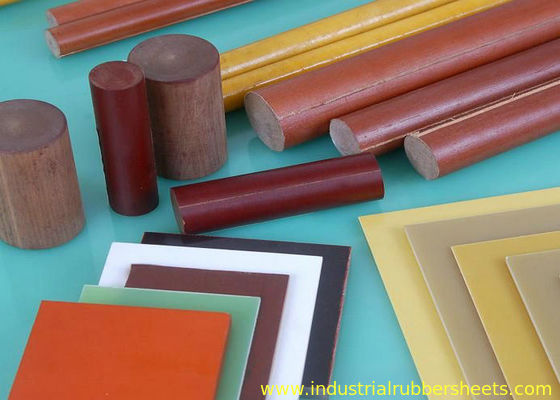

フェノールシート、ベークライトシート、コットンシート、高電圧用途向け絶縁シート
ベークライトは、フェノール樹脂積層紙シートと呼ばれています。フェノール樹脂を含浸させた紙またはガラスクロスの層に熱と圧力を加えて作られた硬く密度の高い材料です。これらの積層層は通常、セルロース紙、綿織物、合成糸織物、ガラス織物、または不織布です。熱と圧力を層に加えると、化学反応（重合）により、層が高圧熱硬化性工業用積層プラスチックに変化します。
色：オレンジレッド/ブラック
優れた電気特性
優れた機械的特性
吸水性なし
高い耐熱性
優れた表面硬度
耐摩耗性
優れた絶縁性
用途
PCBフィクスチャ、ICTフィクスチャ、ドリルマシンのパッド
ギア、モーター、発電機、変圧器、フィクスチャインバーター
スイッチ、電気絶縁部品
発電機、変圧器、フィクスチャ、インバーター、モーターおよび電気絶縁コンポーネント。
ベークライトは、フェノール樹脂積層紙シートと呼ばれています。フェノール樹脂を含浸させた紙またはガラスクロスの層に熱と圧力を加えて作られた硬く密度の高い材料です。これらの積層層は通常、セルロース紙、綿織物、合成糸織物、ガラス織物、または不織布です。熱と圧力を層に加えると、化学反応（重合）により、層が高圧熱硬化性工業用積層プラスチックに変化します。
色：オレンジレッド/ブラック
優れた電気特性
優れた機械的特性
吸水性なし
高い耐熱性
優れた表面硬度
耐摩耗性
優れた絶縁性
用途
PCBフィクスチャ、ICTフィクスチャ、ドリルマシンのパッド
ギア、モーター、発電機、変圧器、フィクスチャインバーター
スイッチ、電気絶縁部品
発電機、変圧器、フィクスチャ、インバーター、モーターおよび電気絶縁コンポーネント。
| 特性 | グレード | |||||

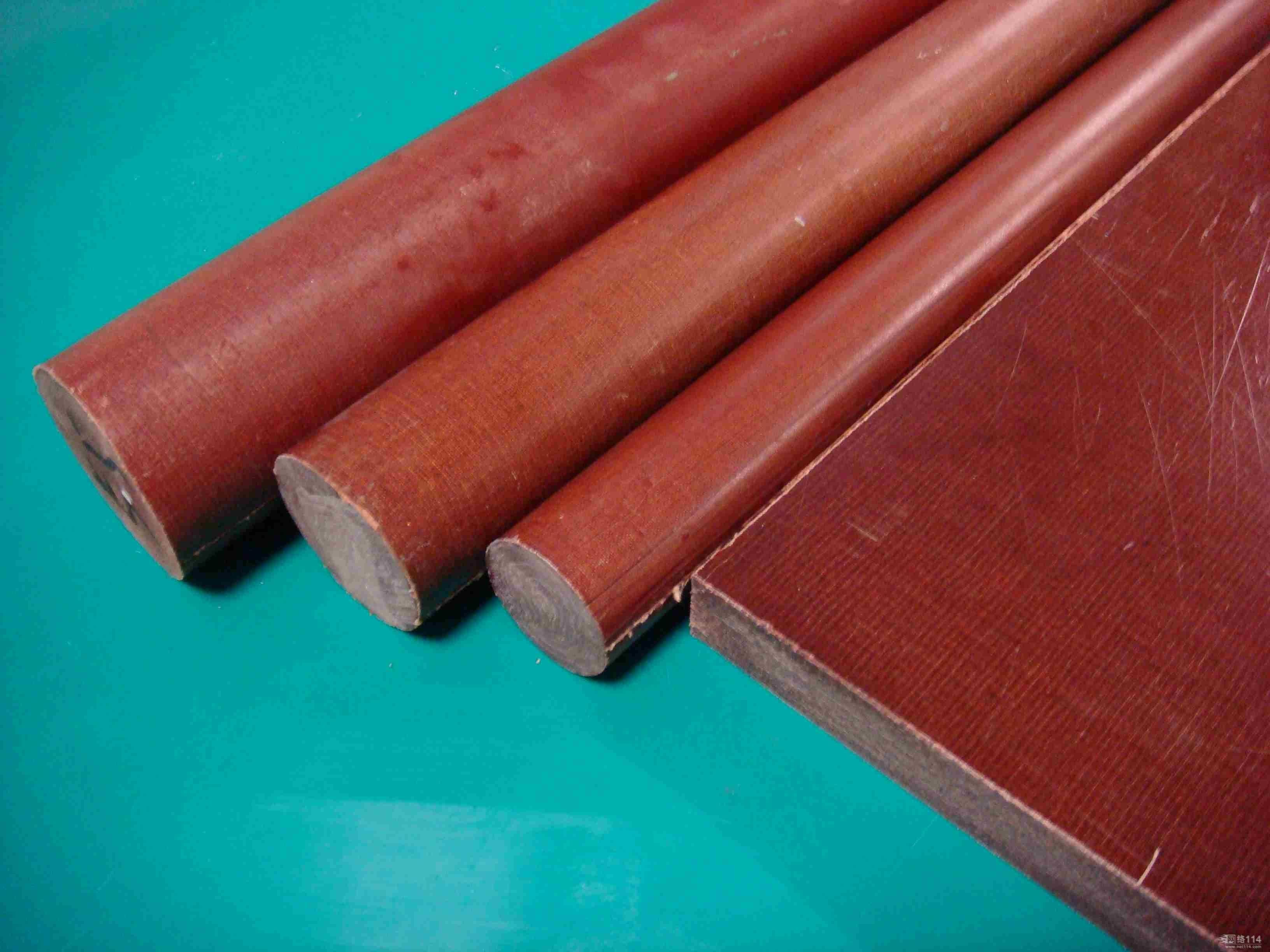

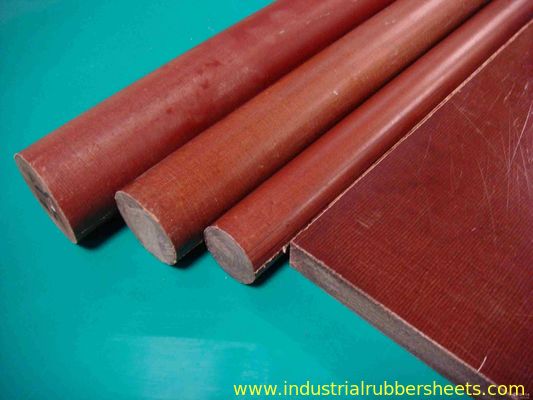

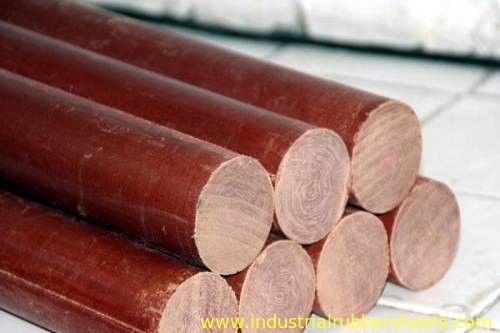

| フェノールコットンクロス積層ロッド | ||||||
| 特性 | 単位 | 3723 | 3725 | 3726 | ||
| 密度 | Dia(mm) | g/cm3 | 1.25-1.40 | 1.25-1.40 | 1.25-1.40 | |
| 吸水率（D-24/23） | ≤ | 6 | % | 1.7 | 1.2 | 1 |
| 13 | 1.3 | （Φ13mm） | （Φ13mm） | |||
| 25 | 1 | |||||
| > | 25～51 | 1.2 | ||||
| 曲げ強度 | ≥ | MPa | 90 | 110 | 95 | |
| 引張強度 | ≥ | MPa | 78 | |||
| 圧縮強度（軸方向） | ≥ | MPa | 138 | 138 | 138 | |
| 積層面に平行な絶縁抵抗 | ||||||
| A：通常の状態 | ≥ | W | 1.0×108 | |||
| D-24/23：水への浸漬 | ≥ | W | ||||
| 積層面に平行な破壊電圧（変圧器油中） | ≥ | KV | 10 | 10 | 10 | |
| （20±5℃） | （20±5℃） | （20±5℃） | ||||
| 可燃性 | - | - | - | - | ||
| 色 | - | ナチュラル | ナチュラル | ナチュラル | ||
| 参照規格 | - | 企業規格 |
||||
