x商品の詳細
| 材料 | Du Pont Hypalon | 色 | 赤 |
|---|---|---|---|
| サイズ | Stantardのサイズ4H - 11H | ||
| ハイライト | pu のカップリング,ゴム製カップリング |
||
製品の説明

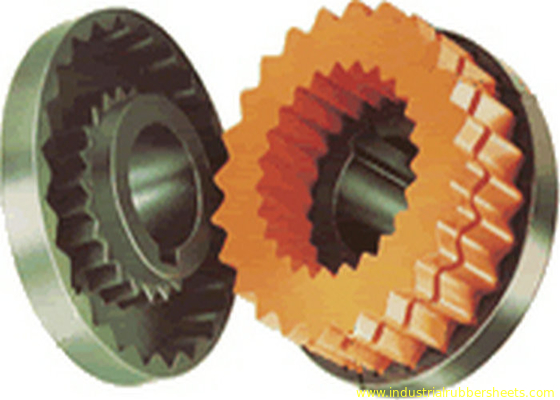

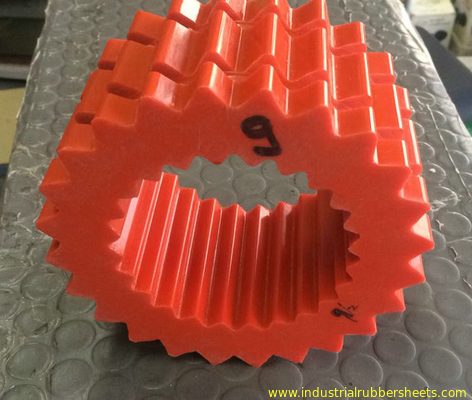

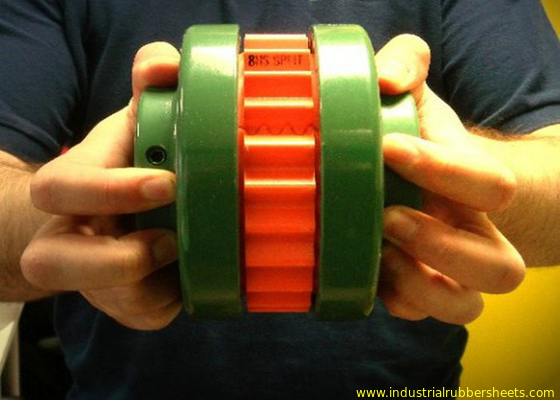

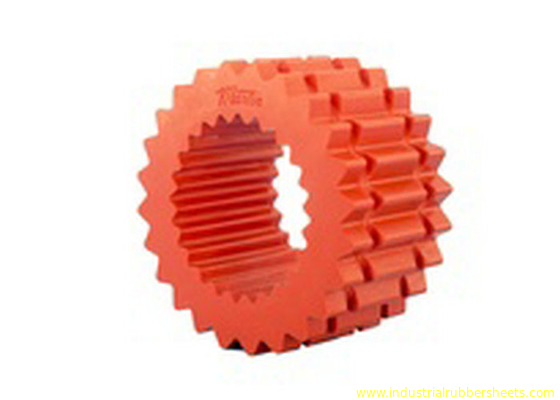

4H - 11H Hytrel カップリングエレメント、Dupont Hypalon 素材製の Sure-Flex エレメント
1. Sure-Flex カップリング用 Hytrel スリーブ。
2. 高性能で高温に対応。
3. ねじり柔軟性のある動力伝達用の汎用 Sure-Flex カップリング。
4. 外径は117mmです。
5. 公称トルクは324.83Nmです。

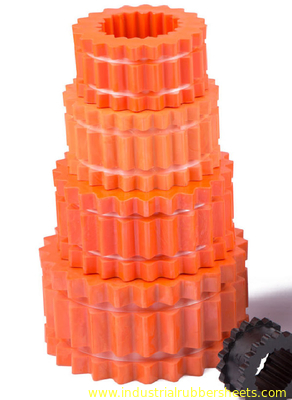

| アイテム | ギア 11H | ギア 9H | ギア 8H | ギア 7H | ギア 6H | ギア 5H | ギア 4H |
| ギア OD(mm) | 208 | 152 | 129 | 110 | 95.3 | 74.6 | 58.7 |
| ギア ID(mm) | 122.3 | 87 | 75 | 64.5 | 54.6 | 44 | 34 |
| 厚さ(mm) | 101.6 | 76.2 | 63.5 | 55.6 | 47.6 | 39.7 | 31.8 |
| ギア数量(個) | 24 | 24 | 24 | 24 | 20 | 20 | 18 |
| 重量(g/個) | 2500 | 800 | 500 | 300 | 200 | 95 | 50 |
その他の標準カップリングは以下の通りです。
ポリウレタンカップリングの標準サイズ:
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
GS14, GS19, GS24, GS28, GS38, GS42, GS48, GS55, GS65, GS75, GS90, GS100, GS110, GS125, GS140, GS160, GS180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
ML1, ML2, ML3, ML4, ML5, ML6, ML7, ML8, ML9, ML10, ML11, ML12, ML13
MH45, MH55, MH65, MH80, MH90, MH115, MH130, MH145, MH175, MH200
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
T40, T45, T50, T55, T60, T65, T70, T75, T80, T85, T90, T95, T100, T105, T108, T110, T115, T120, T125, T130, T135, T140, T145, T150, T154, T170, T185, T190, T210
ゴムカップリングの標準サイズ:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
ギア 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
バイヤーの図面に従って特殊サイズを成形
ナイロンカップリングの標準サイズ:
NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9, NL10
バイヤーの図面に従って特殊サイズを成形
***お問い合わせの際は、製品番号と数量をご確認ください***
