NM50 -ポンプ、ファン、圧縮機、車のための 265 ポリウレタン ゴム製カップリング

NM50-265カップリング、ラバーカップリング、ポンプ、ファン、コンプレッサー、車両、輸送機器用ポリウレタンカップリング

構造と組成

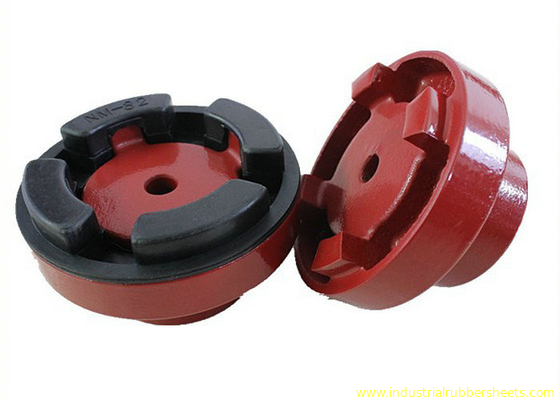

• NM型ラバーカップリングは、主に2つの鋳鉄製ハーフカップリングと中間ゴムエラストマーで構成されています。

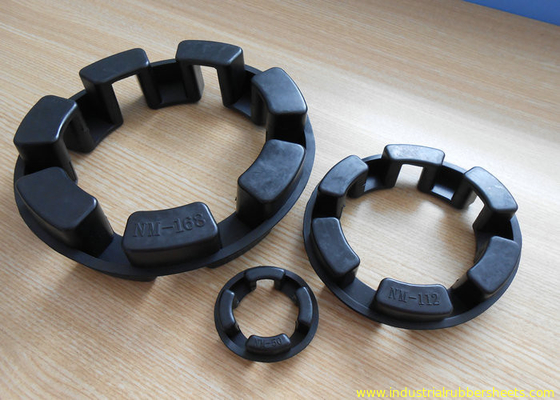

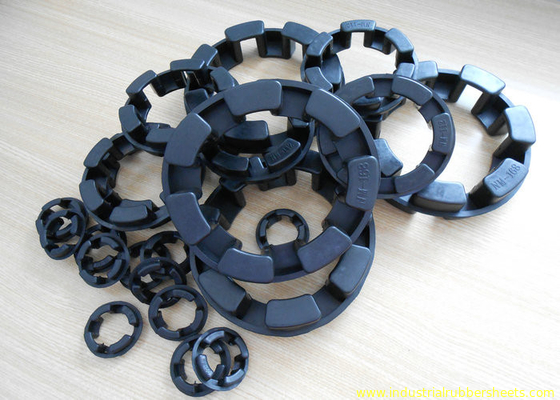

• ゴムエラストマー、つまり"NMラバーカップリングスパイダー"は、スパイダーのような形状をしており、通常、ハーフカップリングの凸状の爪と一致する複数の爪状構造を持ち、接続とトルク伝達の役割を果たします。
• "NMラバーエレメント"は、エラストマーを構成するゴム部品を指し、カップリングの弾性機能を実現するための重要な部分です。これらは通常、ニトリルゴム（NBR）などの特別に設計された合成ゴムで作られています。

特性と利点

• 優れた弾性と衝撃吸収性: 機器の運転中に発生する振動や衝撃を効果的に吸収および緩衝し、機器への損傷を軽減し、機器の寿命を延ばし、同時に騒音を低減し、作業環境の快適性を向上させます。
• 耐油性と耐食性: ニトリルゴムなどのゴム材料は、優れた耐油性、耐酸性、耐アルカリ性、および耐薬品性を持っています。過酷な作業環境でも安定した性能を維持し、油、酸、アルカリ、その他の化学溶剤からの浸食に耐えることができます。
• 高い耐摩耗性: 高い耐摩耗性を持ち、長期間の使用や頻繁な使用でも摩耗や経年劣化などの問題が発生しにくく、カップリングの伝達効率と安定性を確保します。
• 簡単な取り付け: 構造が比較的単純で、取り付けと取り外しが容易であり、機器のメンテナンスとオーバーホールに便利で、時間と人件費を節約できます。
• シャフトのミスアライメントを補正する能力: 機器の設置および運転中に発生する軸方向、半径方向、および角度方向のずれを補正でき、機器が一定のずれ範囲内で正常に動作できるようになり、機器の設置精度と運用信頼性を向上させます。

適用分野

• ポンプ設備: 遠心ポンプ、ギアポンプ、スクリューポンプなど、ポンプシャフトとモーターシャフトを接続し、ポンプ運転中に発生する振動と衝撃を効果的に緩衝しながら動力を伝達するために使用されます。
• ファン設備: 遠心ファン、軸流ファンなど、ファン運転中の振動と騒音を低減し、ファンの安定した運転を確保できます。
• コンプレッサー: エアコンプレッサー、冷凍コンプレッサーなど、コンプレッサー運転中の高トルクと断続的な負荷に耐え、機器の損傷から保護できます。
• 輸送設備: コンベア、エレベーター、クレーンなどの輸送設備では、動力のスムーズな伝達を確保し、さまざまな作業条件に適応できます。
• その他の産業設備: ミキサー、粉砕機、減速機、印刷機、繊維機械など、さまざまな産業設備にも広く使用されており、接続と伝達の役割を果たしています。

主な仕様

NMカップリング

• NM型は、特殊設計された合成ゴムと2つの同様の鋳鉄ボディで精密に製造されています。
• 鋳鉄フランジ:
  • 動力伝達だけでなく、柔軟なゴムの保護も目的として設計されています。
• 柔軟なゴム:ポンプ、ファン、コンプレッサー、車両、輸送機器、建設業者、セメントミキサー、トラクター、伝動機械、金属加工機械、ローラー、その他すべての伝動装置への応用
  • ゴム製で、歯にスチールコアが挿入されており、カップリングの優れた耐久性と性能を提供します。
  •
• 特徴:

• 経済的で実用的
• 静かでスムーズな運転
• 簡単な取り付けとメンテナンス
• 高トルクと断続的な運転を伴う機械に対応
• 合成ゴムの特性：適切な弾性と減衰性、耐油性、耐酸性、耐アルカリ性



• 仕様:

  1：CE証明書付き
  2：納品前の品質の完全な検出
  3：OEMは大歓迎です
  4：精密鋳造の豊富な経験

• 材料	CSM/SBR、NBR
  色	黒。
  表面	滑らか
  引張強度	12Mpa
  硬度	80Shore A
  伸び	400%
  密度	1.25g/cm3
  弾性衝撃	>25%
  引裂強度	35KN/m
  使用温度	100℃


  標準サイズ：
  NM50、NM67、NM82、NM97、NM112、NM128、NM148、NM168、NM194、NM214、NM240、NM265

•

  ポリウレタンカップリングの標準サイズ：
  GR14、GR19、GR24、GR28、GR38、GR42、GR48、GR55、GR65、GR75、GR90、GR100、GR110、GR125、GR140、GR160、GR180
  MT1、MT2、MT3、MT4、MT5、MT6、MT7、MT8、MT9、MT10、MT11、MT12、MT13
  HRC70、HRC90、HRC110、HRC130、HRC150、HRC180、HRC230、HRC280
  L35、L50、L70、L75、L90/95、L99/100、L110、L150、L190、L225、L276
  FALK-R 10R、20R、30R、40R、50R、60R、70R、80R


  ラバーカップリングの標準サイズ:
  Hb80、Hb95、Hb110、Hb125、Hb140、Hb160、Hb180、Hb200、Hb240、Hb280、Hb315
  HRC70、HRC90、HRC110、HRC130、HRC150、HRC180、HRC230、HRC280
  L35、L50、L70、L75、L90/95、L99/100、L110、L150、L190、L225
  NM50、NM67、NM82、NM97、NM112、NM128、NM148、NM168、NM194、NM214、NM240、NM265
  ギア 3J、4J、5J、6J、7J、8J、9J、10J、11J
  バイヤーの図面に従って特殊サイズを成形
  ***お問い合わせの際は、製品番号と数量をご確認ください***

•
