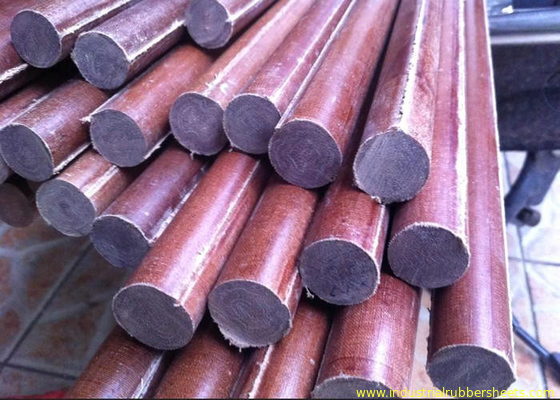

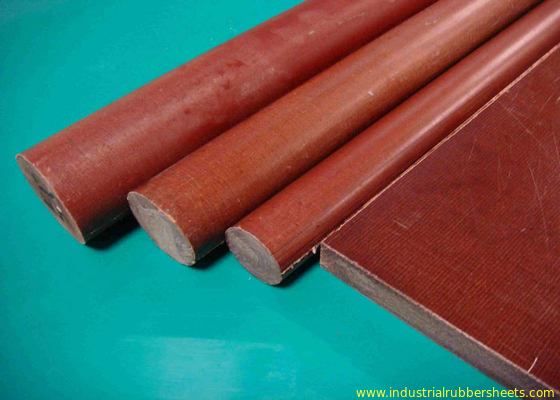

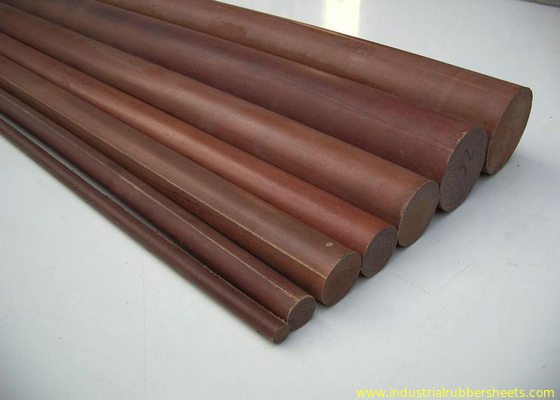

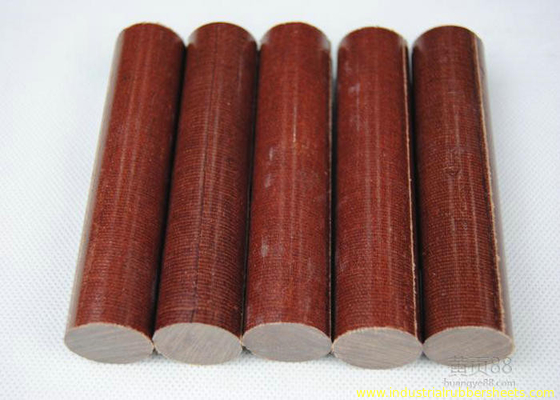

フェノールの綿の棒、ベークライトの綿の棒、絶縁材の綿の棒、綿の積層の棒
記述: フェノールの綿の棒はフェノール樹脂および熱と重圧の下で浸透した綿布から作成されます。 干潮吸収率、高い機械強さ、よい電気性能をかどうか湿った、か乾燥した、環境そして高温抵抗力がある、高い誘電性の性能および機械処理の性能の下で持って下さい。 鋭い機械の PCB の据え付け品、ICT の据え付け品、パッド、ギヤ、モーター、発電機、変圧器、据え付け品インバーター、スイッチ、電気絶縁材の部品、発電機、変圧器、据え付け品、インバーター、モーターおよび電気絶縁材の部品に適用して下さい。
指定:
materuial: フェノール resin+cotton の生地

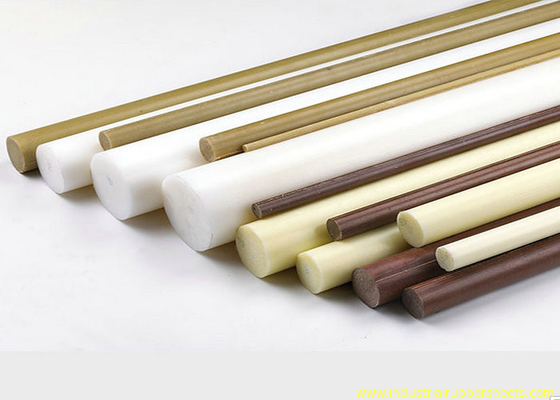

色: 、茶色、黄色いベージュ、赤い
表面: 滑らか
引張強さ: 78Mpa
flexural 強さ: 90-110Mpa
圧縮の強さ: 138Mpa
絶縁破壊電圧: 10KV
密度: 1.25-1.40g/cm3
耐熱性: B のクラス 130
サイズ: od8-200mm X 1m
特性 |
等級 |
||||||
絶縁材のベークライトの棒 |
|||||||
特性 |
単位 |
3723 |
3724 |
3725 |
3726 |
||
密度 |
|
Dia (mm) |
g/cm3 |
1.25-1.40 |
1.25-1.40 |
1.25-1.40 |
1.25-1.40 |
吸水率(D-24/23) |
≤ |
6 |
% |
1.7 |
1 |
1.2 |
1 |
13 |
1.3 |
(Φ13mm) |
(Φ13mm) |
(Φ13mm) |
|||
25 |
1 |
|
|
|
|||
> |
25~51 |
1.2 |
|
|
|
||
Flexural 強さ |
≥ |
|
MPa |
90 |
95 |
110 |
95 |
抗張 strengh |
≥ |
|
MPa |
78 |
|
|
|
圧縮の強さ(軸) |
≥ |
|
MPa |
138 |
138 |
138 |
138 |
ラミネーションに平行絶縁抵抗 |
|
|
|
|
|||
A: 通常状態の下 |
≥ |
|
W |
1.0×108 |
|
|
|
D-24/23: 水の液浸 |
≥ |
|
W |
|
|
|
|
ラミネーションに平行絶縁破壊電圧(変圧器オイルで) |
≥ |
|
KV |
10 |
10 |
10 |
10 |
|
(20±5°C) |
(20±5°C) |
(20±5°C) |
(20±5°C) |
|||
燃焼性 |
|
|
- |
- |
- |
- |
- |
色 |
|
|
- |
自然 |
自然 |
自然 |
自然 |
参照標準 |
|
|
- |
企業の標準 |
