4H-11H ハイトレル・クランプ・エレメント,デュポン・ヒパロン・マテリアル,高温性能と扭曲柔軟性のある電源伝送
商品の詳細
| 材料 | Du Pont Hypalon | 色 | 赤 |
|---|---|---|---|
| サイズ | Stantardのサイズ4H - 11H | ||
| ハイライト | pu のカップリング,ゴム製カップリング |
||
製品の説明

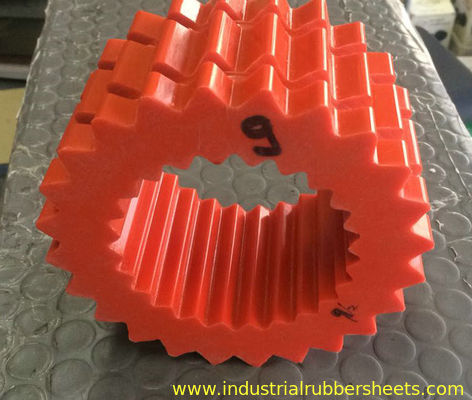

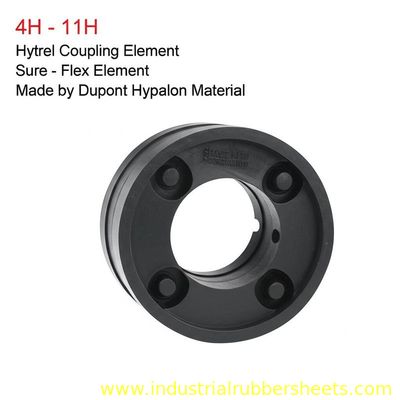

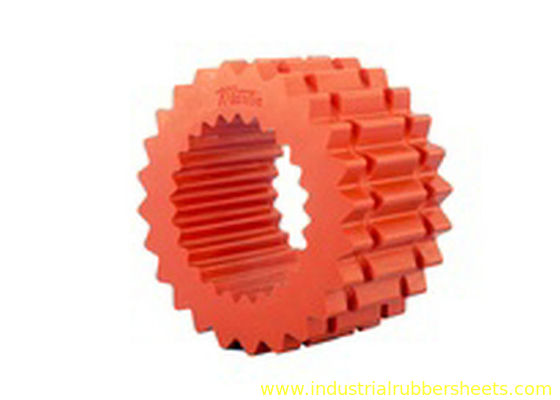

4H - 11H ハイテルカップリングエレメント、デュポン製ハイパロン素材のシュアフレックスエレメント
製品概要
4H - 11H ハイテルカップリングエレメント、シュアフレックスエレメントは、デュポン製ハイパロン素材を使用し、動力伝達用途において優れた性能と耐久性を実現しています。
- シュアフレックスカップリング用ハイテルスリーブ
- 高温環境に対応する高性能

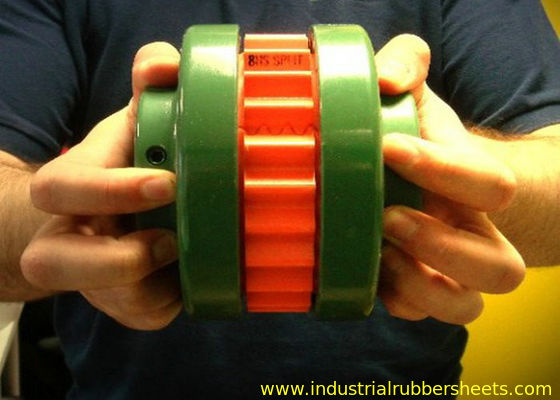

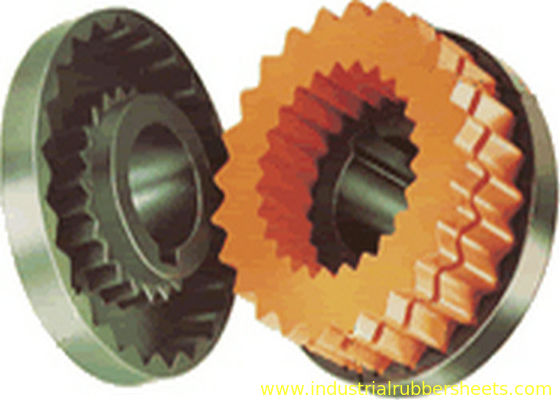

- ねじりフレキシブルな動力伝達を実現する万能型シュアフレックスカップリング
- 外径: 117mm
- 公称トルク: 324.83Nm
技術仕様

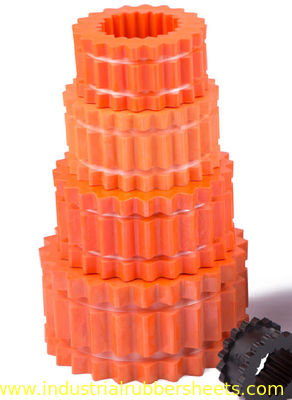

| 項目 | ギア 11H | ギア 9H | ギア 8H | ギア 7H | ギア 6H | ギア 5H | ギア 4H |
|---|---|---|---|---|---|---|---|
| ギア OD (mm) | 208 | 152 | 129 | 110 | 95.3 | 74.6 | 58.7 |
| ギア ID (mm) | 122.3 | 87 | 75 | 64.5 | 54.6 | 44 | 34 |
| 厚さ (mm) | 101.6 | 76.2 | 63.5 | 55.6 | 47.6 | 39.7 | 31.8 |
| ギア数量 (個) | 24 | 24 | 24 | 24 | 20 | 20 | 18 |
| 重量 (g/個) | 2500 | 800 | 500 | 300 | 200 | 95 | 50 |
利用可能な標準カップリングサイズ
ポリウレタンカップリング
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
GS14, GS19, GS24, GS28, GS38, GS42, GS48, GS55, GS65, GS75, GS90, GS100, GS110, GS125, GR140, GR160, GR180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
ML1, ML2, ML3, ML4, ML5, ML6, ML7, ML8, ML9, ML10, ML11, ML12, ML13
MH45, MH55, MH65, MH80, MH90, MH115, MH130, MH145, MH175, MH200
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
T40, T45, T50, T55, T60, T65, T70, T75, T80, T85, T90, T95, T100, T105, T108, T110, T115, T120, T125, T130, T135, T140, T145, T150, T154, T170, T185, T190, T210
ラバーカップリング
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
ギア 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
バイヤーの図面に基づいた特殊サイズ製作
ナイロンカップリング
NL1, NL2, NL3, NL4, NL5, NL6, NL7, NL8, NL9, NL10
バイヤーの図面に基づいた特殊サイズ製作
重要: お問い合わせの際は、製品番号と必要数量をご確認ください。
