高引張強度ポリウレタンカップリング、120℃温度範囲、耐油性、産業用途向け
商品の詳細
| 材料 | NBR、CSM/SBRのポリウレタン | 色 | 黒、赤 |
|---|---|---|---|
| 抗張力 | 12-55Mpa | 硬度 | 80-98shore |
| 伸長 | 350% | 密度 | 1.25g/cm3 |
| サイズ | 3J、4J、5J、6J、7J、8J、9J、10J、11J | ||
| ハイライト | pu のカップリング,ゴム製カップリング |
||
製品の説明

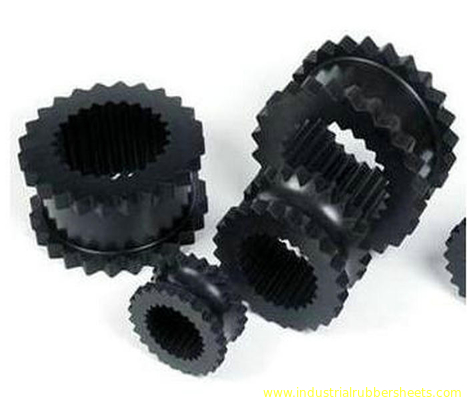

CSM / SBR ポリウレタン軸カップリング

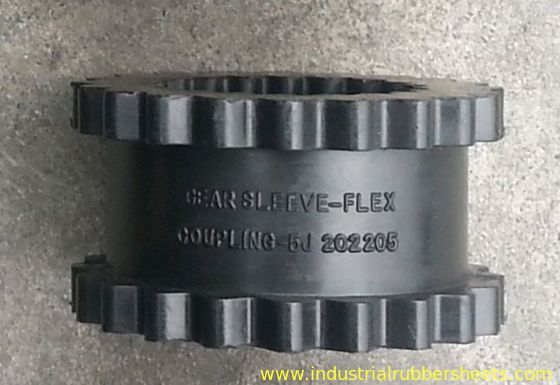

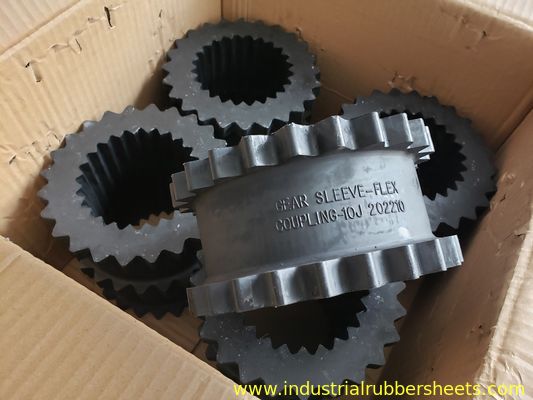

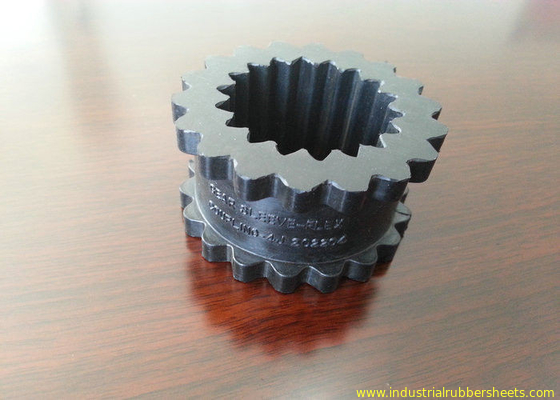

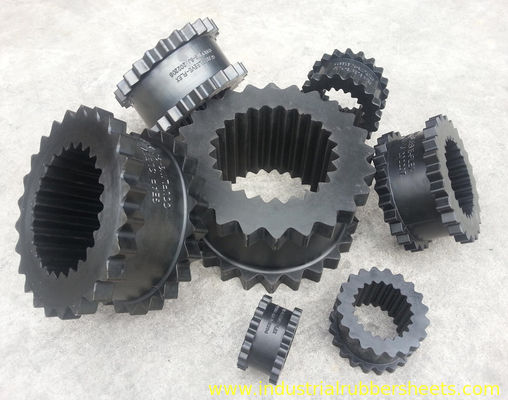

スクリューエアコンプレッサー用 3J - 14J ギアポリウレタンカップリング、NBRゴムカップリング
技術仕様
| 項目 | 14J | 13J | 11J | 10J | 9J | 8J | 7J | 6J | 5J | 4J | 3J |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 (mm) | 333 | 284 | 208 | 179.4 | 152 | 128.6 | 110.4 | 95.3 | 74.6 | 58.7 | 48 |
| 内径 (mm) | 193 | 165 | 122.3 | 102 | 87 | 75 | 64.5 | 54.6 | 44 | 34 | 26.5 |
| 厚さ (mm) | 165 | 138 | 101.6 | 87.3 | 76.2 | 63.5 | 55.6 | 47.6 | 39.7 | 31.8 | 25.5 |
| ギア数量 (個) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 20 | 20 | 18 | 18 |
| 重量 (g) | 7550 | 6000 | 1750 | 1210 | 700 | 407 | 262 | 171 | 81 | 40 | 20 |
アトラスコプコ 純正部品 軸カップリング
1613688500
2903101500
1613949900
1613958500
2903101701
2903101601
1615436200
1614873800
1614873900
互換性のあるブランド
アトラスコプコ、サリール、フウシェン、コンペア、日立など
材料仕様
材質: ポリエステル、CSM/SBR
色: 黄、赤、紫、緑、黒など
表面: 滑らか
引張強度: 12-55 Mpa
硬度: 80-98 ショア A
伸び: 400%-650%
密度: 1.25 g/cm³
弾性衝撃: >25%
引き裂き強度: 35-155 KN/m
アクロン摩耗損失: <0.05 cm³/1.61 km
圧縮永久ひずみ (22h*70℃): <10%
使用温度: 120℃
標準サイズ
ギア 3J、4J、5J、6J、7J、8J、9J、10J、11J
特注サイズはバイヤーの図面に応じて入手可能
主な特徴
・エアコンプレッサー用カップリング
・厳格な生産ライン
・リーズナブルな価格でトップクオリティ
・パーソナライズされたパッケージ
・OEM提供、A&Vチェック済み
製品特性
爪型面対面設計により、保護、振動減衰、衝撃吸収を実現します。五目配置の円周オフセット設計により、取り付け時のずれによる応力集中を回避します。軸方向、半径方向、角度方向のずれを効果的に補正します。
従来のコラムピンカップリングエラストマーと比較して、新しい爪型カップリングは圧縮圧力のみで動作するため、より高い負荷容量、優れた耐摩耗性、長寿命を実現します。水平および垂直取り付けに適しています。
CJシリーズカップリングの特徴
- シンプルな構造、安定した性能、信頼性の高い操作
- 3つのコンポーネント構造で取り付けとメンテナンスが容易

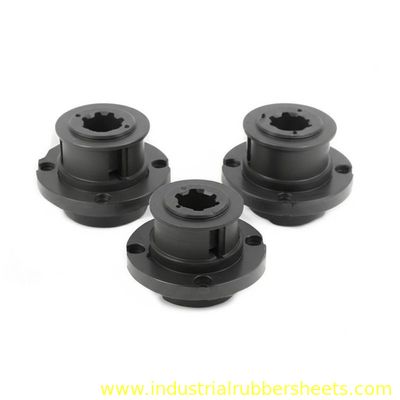

- ハブとエラスティックボディの複数の素材オプション
- 表面マッチング爪型シャフトハブとインボリュートアークエラスティシティ
- 小さな突起パッドが金属シャフトハブの接触を隔離
- 効果的な絶縁、潤滑不要
高品質のポリエステルまたはCSM/SBRによる射出成形。高い引張強度、耐摩耗性、弾性回復力、耐水性・耐油性、優れた疲労回復力を含む優れた性能特性を備え、様々な金属軸カップリング用に特別に設計されています。
