工業用ゴム防振マウント
商品の詳細
| 材料 | ゴム製+電流を通された金属 | タイプ | FRS、FRH |
|---|---|---|---|
| 色 | 黒 | 品質 | 工業グレード |
| 硬度 | 40、50、60shore A | サイズ | 標準サイズ |
| OEM | 同意しました | ||
| ハイライト | ゴム製振動ダンパー,反振動台紙 |
||
製品の説明
FRS、FRH型ゴム製防振ゴム、ゴムマウント、ゴムマウント

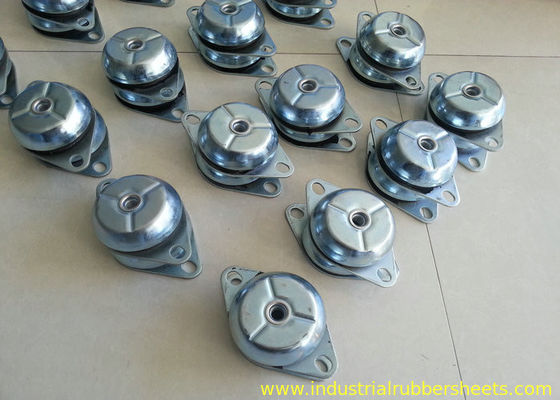

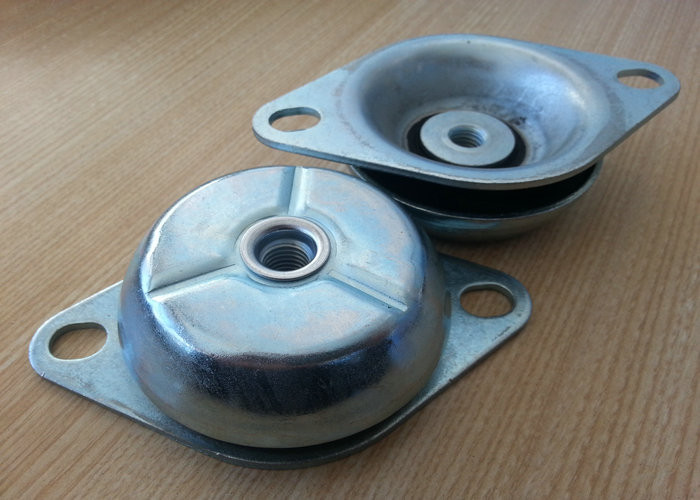

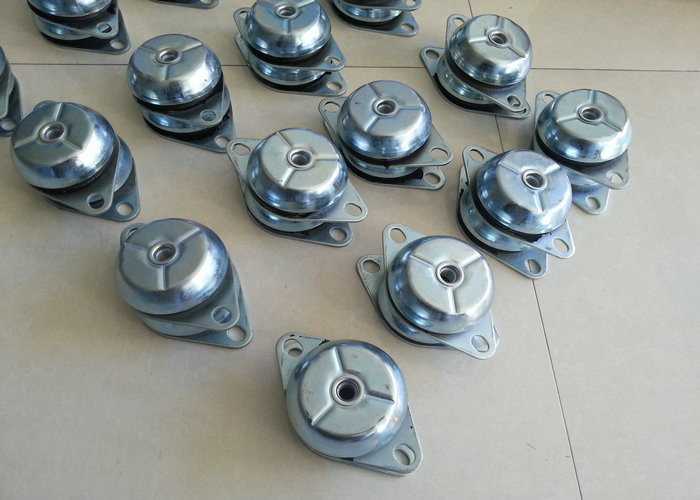

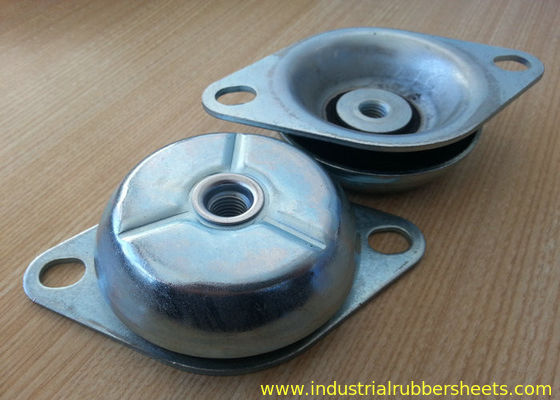

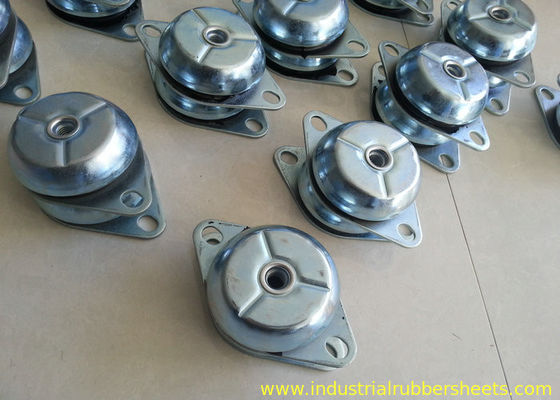

FRS、FRH ゴムマウントは、専門技術と独自の配合で作られた、ベル型防振ゴムねじの一つです。上部は高品質の亜鉛メッキ鋼板で作られた雌ねじの丸いキャップで、下部は2つのソケットを備えた支持金属板、中央部はNBR、NRの高品質ゴムで、ゴムと金属部品の間には完全な接着があります。FRSマウントでは500～3500HZ、FRHマウントでは1500～3500HZの発電機、エンジン、モーターシステムに対して、軸方向および横方向の防振性に優れており、ゴムの圧縮は小さいですが、負荷は大きく、安全ロックの特別な設計により、より安全性を高めています。あらゆる種類の発電機、エンジン、モーター、コンプレッサー、ポンプ、冷蔵庫、その他の金属システムの防振および衝撃吸収に適用されます。
仕様:
材質：亜鉛メッキ金属+ゴム
ゴム：NR、NBR（デフォルトはNR）
品質：工業グレード
色：黒
上部：ねじ山付き金属キャップ
中部：高引張ゴム
下部：溝付き金属シート
表面：滑らか
引張強度：8-12Mpa
硬度：40、60+/-5ショアA
伸び：350%
密度：1.4g/cm3
使用温度：-40℃～+120℃
動作周波数：500-3000HZ
サイズ：金型コストなしの標準
OEM：バイヤーの図面による製造に同意
カートンで梱包
***ご注文の際は、数量と製品コード番号または図面をご確認ください***
|
アイテム |
IRHD |
寸法（mm） |
平均負荷 |
最大負荷 |
最大圧縮 |
||||
|
daN/mm |
A |
B |
C |
E |
F |
Kg/mm |
Kgs |
mm |
|
|
FRS633508W |
40 |
63 |
35 |
M8 |
88 |
110 |
7 |
30 |
4.3 |
|
FRS633508M |
60 |
63 |
35 |
M8 |
88 |
110 |
24 |
90 |
3.8 |
|
FRS633510W |
40 |
63 |
35 |
M10 |
88 |
110 |
7 |
30 |
4.3 |
|
FRS633510M |
60 |
63 |
35 |
M10 |
88 |
110 |
24 |
90 |
3.8 |
|
FRS783510W |
40 |
78 |
35 |
M10 |
110 |
135 |
18 |
70 |
4 |
|
FRS783510M |
60 |
78 |
35 |
M10 |
110 |
135 |
38 |
140 |
3.7 |
|
FRS783512W |
40 |
78 |
35 |
M12 |
110 |
135 |
18 |
70 |
4 |
|
FRS783512M |
60 |
78 |
35 |
M12 |
110 |
135 |
38 |
140 |
3.7 |
|
FRS833510W |
40 |
83 |
35 |
M10 |
110 |
135 |
20 |
80 |
4 |
|
FRS833510M |
60 |
83 |
35 |
M10 |
110 |
135 |
54 |
200 |
3.7 |
|
FRS833512W |
40 |
83 |
35 |
M12 |
110 |
135 |
20 |
80 |
4 |
|
FRS833512M |
60 |
83 |
35 |
M12 |
110 |
135 |
54 |
200 |
3.7 |
|
FRS924210W |
40 |
92 |
42 |
M10 |
123.5 |
150 |
63 |
220 |
3.5 |
|
FRS924210M |
60 |
92 |
42 |
M10 |
123.5 |
150 |
100 |
350 |
3.5 |
|
FRS924212W |
40 |
92 |
42 |
M12 |
123.5 |
150 |
63 |
220 |
3.5 |
|
FRS924212M |
60 |
92 |
42 |
M12 |
123.5 |
150 |
100 |
350 |
3.5 |
|
FRS1064212W |
40 |
106 |
42 |
M12 |
143 |
175 |
76 |
380 |
5 |
|
FRS1064212M |
60 |
106 |
42 |
M12 |
143 |
175 |
96 |
480 |
5 |
|
FRS1064216W |
40 |
106 |
42 |
M16 |
143 |
175 |
76 |
380 |
5 |
|
FRS1064216M |
60 |
106 |
42 |
M16 |
143 |
175 |
96 |
480 |
5 |
|
FRS1254812W |
40 |
125 |
48 |
M12 |
156 |
192 |
100 |
500 |
5 |
|
FRS1254812M |
60 |
125 |
48 |
M12 |
156 |
192 |
168 |
840 |
5 |
|
FRS1254816W |
40 |
125 |
48 |
M16 |
156 |
192 |
100 |
500 |
5 |
|
FRS1254816M |
60 |
125 |
48 |
M16 |
156 |
192 |
168 |
840 |
5 |
|
FRS1505416W |
40 |
150 |
54 |
M16 |
182 |
218 |
100 |
600 |
6 |
|
FRS1505416M |
60 |
150 |
54 |
M16 |
182 |
218 |
129 |
900 |
7 |
|
FRS1505420W |
40 |
150 |
54 |
M20 |
182 |
218 |
100 |
600 |
6 |
|
FRS1505420M |
60 |
150 |
54 |
M20 |
182 |
218 |
129 |
900 |
7 |
|
FRH633008W |
40 |
63 |
30 |
M8 |
89 |
110 |
20 |
46 |
2.3 |
|
FRH633008M |
60 |
63 |
30 |
M8 |
89 |
110 |
52 |
120 |
2.3 |
|
FRH633010W |
40 |
63 |
30 |
M10 |
89 |
110 |
20 |
46 |
2.3 |
|
FRH633010M |
60 |
63 |
30 |
M10 |
89 |
110 |
52 |
120 |
2.3 |
|
FRH783010W |
40 |
78 |
30 |
M10 |
110 |
135 |
61 |
140 |
2.3 |
|
FRH783010M |
60 |
78 |
30 |
M10 |
110 |
135 |
117 |
270 |
2.3 |
|
FRH783012W |
40 |
78 |
30 |
M12 |
110 |
135 |
61 |
140 |
2.3 |
|
FRH783012M |
60 |
78 |
30 |
M12 |
110 |
135 |
117 |
270 |
2.3 |
|
FRH833010W |
40 |
83 |
30 |
M10 |
110 |
135 |
70 |
160 |
2.3 |
|
FRH833010M |
60 |
83 |
30 |
M10 |
110 |
135 |
126 |
290 |
2.3 |
|
FRH833012W |
40 |
83 |
30 |
M12 |
110 |
135 |
70 |
160 |
2.3 |
|
FRH833012M |
60 |
83 |
30 |
M12 |
110 |
135 |
126 |
290 |
2.3 |
|
FRH923510W |
40 |
92 |
35 |
M10 |
124 |
150 |
49 |
170 |
3.5 |
|
FRH923510M |
60 |
92 |
35 |
M10 |
124 |
150 |
91 |
320 |
3.5 |
|
FRH923512W |
40 |
92 |
35 |
M12 |
124 |
150 |
49 |
170 |
3.5 |
|
FRH923512M |
60 |
92 |
35 |
M12 |
124 |
150 |
91 |
320 |
3.5 |
|
FRH1063814W |
40 |
106 |
38 |
M14 |
143 |
175 |
71 |
250 |
3.5 |
|
FRH1063814M |
60 |
106 |
38 |
M14 |
143 |
175 |
129 |
450 |
3.5 |
|
FRH1063816W |
40 |
106 |
38 |
M16 |
143 |
175 |
71 |
250 |
3.5 |
|
FRH1063816M |
60 |
106 |
38 |
M16 |
143 |
175 |
129 |
450 |
3.5 |
|
FRH1254316W |
40 |
125 |
43 |
M16 |
156 |
192 |
125 |
500 |
4 |
|
FRH1254316M |
60 |
125 |
43 |
M16 |
156 |
192 |
200 |
800 |
4 |
|
FRH1254318W |
40 |
125 |
43 |
M18 |
156 |
192 |
125 |
500 |
4 |
|
FRH1254318M |
60 |
125 |
43 |
M18 |
156 |
192 |
200 |
800 |
4 |
|
FRH1505018W |
40 |
150 |
50 |
M18 |
182 |
218 |
125 |
750 |
6 |
|
FRH1505018M |
60 |
150 |
50 |
M18 |
182 |
218 |
183 |
1100 |
6 |
|
FRH1505020W |
40 |
150 |
50 |
M20 |
182 |
218 |
125 |
750 |
6 |
|
FRH1505020M |
60 |
150 |
50 |
M20 |
182 |
218 |
183 |
1100 |
6 |
