ブラウン色PTFEガイドストライプテープ (GST) 60%PTFE + 40%ブロンズ
商品の詳細
| 材料 | 60%PTFE + 40%bronze | 色 | 茶色、緑 |
|---|---|---|---|
| 使用温度 | -60°C - +260°C | 作業速度 | 15m/秒 |
| 使用圧力 | 15Mpa@25の°C、12Mpa@80の°C、8Mpa@120の°C | 抗張力 | 14-16Mpa |
| 密度 | 2.7-3.3g/cm3 | 伸長 | 170% |
| ハイライト | ptfe の梱包材,ptfe のグラファイトのパッキング |
||
製品の説明

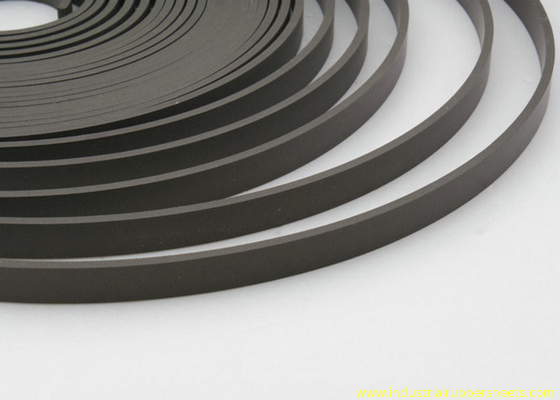

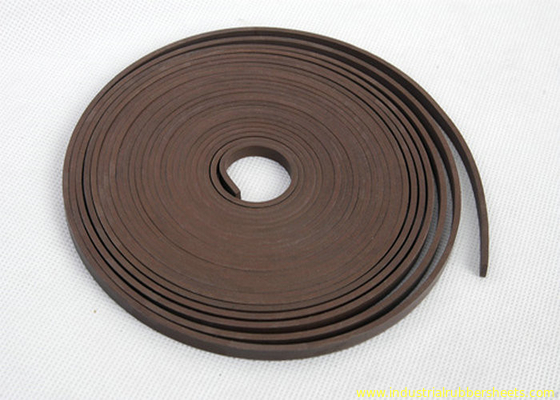

ブラウンPTFEガイドストライプテープ (GST)
厚さ: 0.8mm, 1.0mm, 1.5mm
製品概要
ブラウンPTFEガイドストライプテープ（GST）は、PTFE 60% + ブロンズ 40% で構成されています。このナノポリマー複合材料は、高精度を要求する精密工作機械、CNC機器、および加工センターにおけるハイエンドガイドバンド製品向けに設計されています。
主な特徴
- 豊富な固体潤滑粒子による優れた摩擦・摩耗特性
- 均一で高密度の材料構造を持つナノ超微細レシピ
- 高い耐摩耗性
- 一般的な工作機械、繊維、印刷、製紙、食品、化学工学、木工、その他の機械的摺動ガイド用途に適しています
技術仕様
- 材質: PTFE 60% + ブロンズ 40%
- 圧力: 15Mpa@25℃, 12Mpa@80℃, 8Mpa@120℃
- 温度範囲: -60℃～+260℃
- 速度: 15m/s
- 高い耐摩耗性: 通常鋳鉄ガイドの10倍
- 低摩擦: 摩擦係数 <0.04 (鋳鉄ガイドの1/3のみ)
- クリープなし: 安定した動き
- 良好な衝撃吸収能力: 加工精度を向上
- 良好な潤滑性、乾式使用に適しています（負荷による）
- 良好な耐熱性
- 接触するほとんどの流体と互換性あり
- 低摩擦係数による容易な組み立て
- 容易なメンテナンス: 金属よりも硬度が低いため、バンド交換が容易
利用可能な寸法
- 厚さ: 0.8, 1.0, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 6.0mm
- 幅: 3.2, 4.2, 5.0, 5.6, 6.0, 6.3, 8.0, 8.1, 9.7, 10, 12, 12.7, 13, 15, 16, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60, 120, 150, 200, 300mm
- 長さ: 10-20メートル
- 合意によりOEMサイズも利用可能
材料特性比較
| 特性 | PTFE + ブロンズ (ブラウン) | 強化ファブリック (グリーン) |
|---|---|---|
| 密度 (g/cm³) | 2.9-3.3 | 2.7-3.2 |
| 線膨張係数 (40-120℃) | 7.62 | 7.5 |
| 引張強度 (Mpa) | 16 | 14 |
| 伸び (%) | 170 | 150 |
| 圧縮強度 (Mpa) | 30-40 | 28-38 |
| 曲げ強度 (Mpa) | 25-30 | 23-29 |
| ノッチなし衝撃強度 (KJ/m²) | >15 | >14 |
| 摩擦係数 (μ) | 0.15-0.21 | 0.16-0.23 |
| 摩擦トレース幅 (m) | <6 | <7.5 |
| 摩擦損失 (mm³) | 6.0-10.5 | 6.5-11.2 |
特別オプション

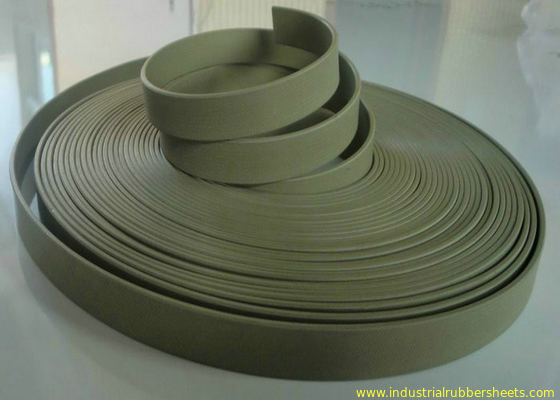

赤と緑の色の強化ファブリック製特殊フェノールガイドテープも供給可能です。
お見積もり依頼の際は、材質、色、サイズ、数量の要件をご確認ください。
