3J-11J 120°C温度範囲,高張力,油性のあるギアゴムコップリング
商品の詳細
| 材料 | NBR、CSM/SBRのポリウレタン | 色 | 黒、赤 |
|---|---|---|---|
| 抗張力 | 12-55Mpa | 硬度 | 80-98shore |
| 伸長 | 350% | 密度 | 1.25g/cm3 |
| サイズ | 3J、4J、5J、6J、7J、8J、9J、10J、11J | ||
| ハイライト | pu のカップリング,ゴム製カップリング |
||
製品の説明

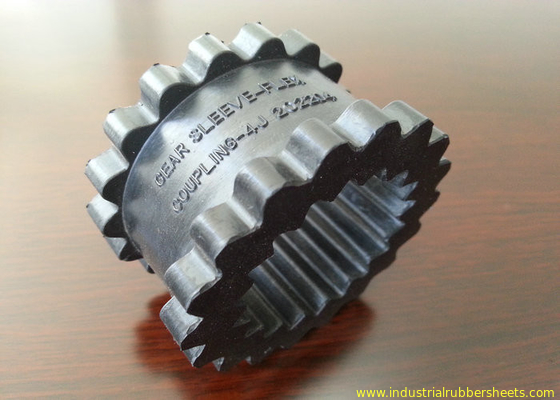

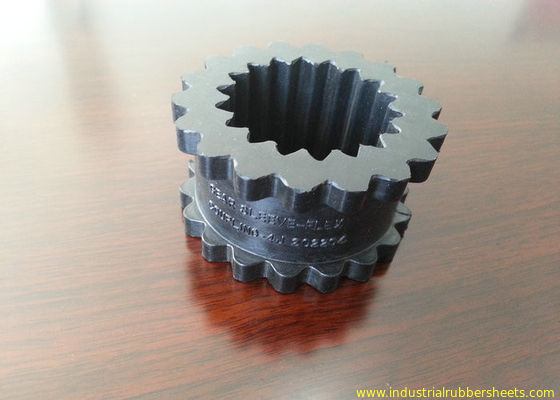

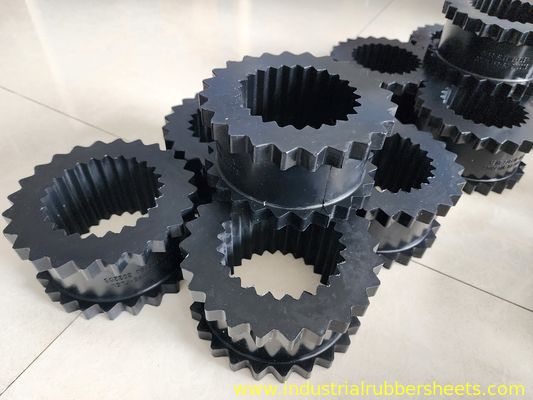

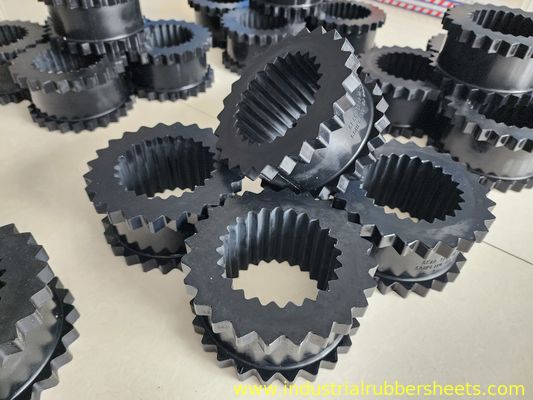

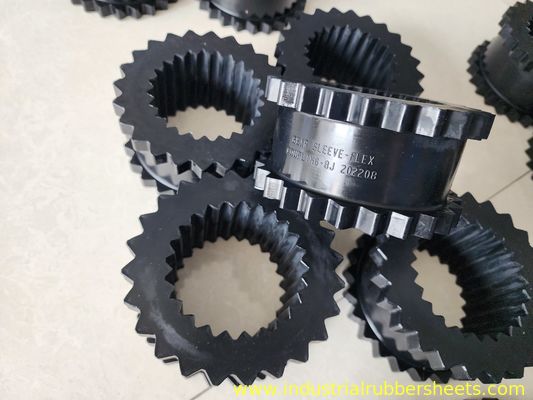

3J - 11J ギアゴムコップリング,スクリューエアコンプレッサーのためのポリウレタンコップリング
製品概要
高性能ギアゴムコップリングとポリウレタンコップリングは,スクリュー式空気圧縮機用に特別に設計されており,3Jから14Jまでのサイズで利用可能である.
テクニカル仕様
| ポイント | 14J | 13J | 11J | 10J | 9J | 8J | 7J | 6J | 5J | 4J | 3J |
|---|---|---|---|---|---|---|---|---|---|---|---|
| OD (mm) | 333 | 284 | 208 | 179.4 | 152 | 128.6 | 110.4 | 95.3 | 74.6 | 58.7 | 48 |
| ID (mm) | 193 | 165 | 122.3 | 102 | 87 | 75 | 64.5 | 54.6 | 44 | 34 | 26.5 |
| 厚さ (mm) | 165 | 138 | 101.6 | 87.3 | 76.2 | 63.5 | 55.6 | 47.6 | 39.7 | 31.8 | 25.5 |
| 装置Qty (パーツ) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 20 | 20 | 18 | 18 |
| 体重 (g) | 7550 | 6000 | 1750 | 1210 | 700 | 407 | 262 | 171 | 81 | 40 | 20 |
主要 な 特徴
- 特別に空気圧縮機用に設計されたもの
- 本格的な生産ラインを用いて製造
- 競争力のある価格で最高品質
- パーソナライズされたパッケージングオプション
- A&V 検証を伴うOEMサービス
製品特性
爪型表面対表面設計は,動作中に効果的な保護,振動抑制,衝撃吸収を提供します.クインクンクスの弾性体配置を持つ周縁オフセット設計は,設置偏差中にストレスの集中を避ける.
軸,半径,角の移動を効果的に補償します. 切断ストレスの下で動作する従来の柱ピン結合とは異なり,より高い負荷容量を実現する耐磨性も高く 寿命も長くなっています
CJシリーズコップリングの利点
- 安定した性能と信頼性の高い動作のシンプルな構造
- 簡単に設置・保守するための3つの構成要素の設計
- 様々な環境に対応するハブと弾性ボディのための複数の材料オプション
- 表面にマッチする爪型設計により,より高いトルク伝送のためにインボルト弧弾性
- 絶縁 弾性 カーソリー パッド は 金属 と 金属 の 接触 を 防止 し,潤滑 の 必要 を 排除 し て い ます
材料の仕様
材料:ポリエステル,CSM/SBR
色:黄色,赤,紫,緑,黒など
表面:滑らか
張力強度:12〜55 MPa
硬さ:80-98 岸 A
伸縮:400%~650%
密度:1.25g/cm3
弾性 影響>25%
破裂強度:35〜155 KN/m
アクロン 磨損損失<0.05cm3/1.61km
圧縮セット (22h*70°C):<10%
作業温度:120°C
入手可能なサイズ
標準サイズ:ギア3J,4J,5J,6J,7J,8J,9J,10J,11J
購入者の図面と仕様に従ってカスタムサイズが利用可能
重要なこと商品番号と必要な量をお願いします.
