L型フレンズ 鋳鉄 GG25 80-98 シャー A 硬さと ISO9001-2000 認証のポリウレタンカップリング
商品の詳細
| 材料 | NBR、CSM/SBRまたはTPU | 色 | 黒、赤 |
|---|---|---|---|
| 硬度 | 80-98shore | サイズ | L035-225 |
| 使用温度 | -20oC - +100oC | ||
| ハイライト | pu のカップリング,適用範囲が広い顎のカップリング |
||
製品の説明

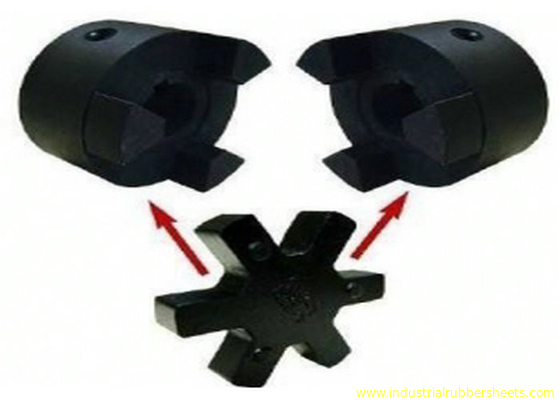

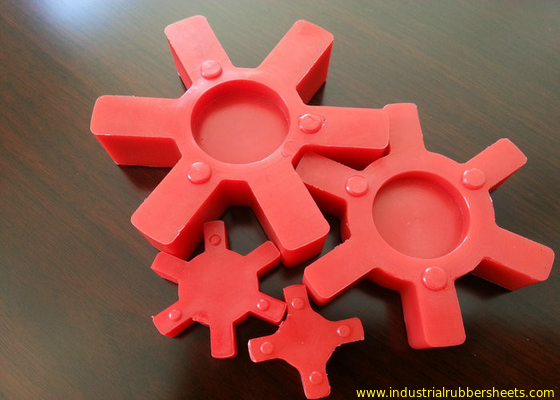

L型フランジ鋳鉄ポリウレタンカップリング、フレキシブルジョークラッチ
製品概要
産業用途における信頼性の高い動力伝達のために設計されたL型ゴムカップリング、L型ポリウレタンカップリング、L型PUカップリング。
仕様
- 材質：鋳鉄GG25
- 良好な安定性
- メンテナンスが容易
- ISO9001-2000認証
カップリングの特徴
- ジョークラッチ/HRCカップリング/KCカップリング/FLカップリング
- フランジ鋳鉄、インサートゴム
- テーパーボアユニバーサルシリーズ
- キー溝寸法はDIN6885、GB1095-1979規格に準拠
寸法表
| サイズ | タイプ | A | B | D | E | 標準 | メートルボア | インチボア | 最小ボア | 最大ボア |
|---|---|---|---|---|---|---|---|---|---|---|
| L035 | 1 | 16 | 20.5 | 6.6 | -- | 3 | 3 | 8 | 1/8" | 3/8" |
| L050 | 1 | 28 | 43.2 | 15.6 | -- | 6 | 6 | 15 | 3/16" | 5/8" |
| L070 | 1 | 35 | 50.8 | 19 | -- | 9 | 9 | 19 | 3/16" | 3/4" |
| L075 | 1 | 45 | 54.7 | 21 | -- | 9 | 9 | 25 | 3/16" | 1" |
| L090 | 1 | 54 | 54.7 | 21 | -- | 9 | 9 | 28 | 3/16" | 1 1/8" |
| L095 | 1 | 54 | 63.7 | 25.5 | -- | 9 | 9 | 28 | 3/8" | 1 1/8" |
| L099 | 1 | 64.5 | 72.5 | 27 | -- | 12 | 12 | 35 | 7/16" | 1 3/8" |
| L100 | 1 | 64.5 | 88.5 | 35 | -- | 12 | 12 | 35 | 7/16" | 1 3/8" |
| L110 | 1 | 85 | 108 | 43 | -- | 15 | 15 | 48 | 1/2" | 1 7/8" |
| L150 | 1 | 96 | 115.4 | 45 | -- | 15 | 15 | 48 | 5/8" | 1 7/8" |
| L190 | 1 | 115 | 133.4 | 54 | 101.6 | 19 | 19 | 55 | 5/8" | 2 1/4" |
| L225 | 1 | 127 | 153.4 | 64 | 108 | 19 | 19 | 65 | 3/4" | 2 5/8" |
その他の標準サイズ
ポリウレタンカップリング
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
ゴムカップリング
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
ギア 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
特殊サイズは、購入者の図面および仕様に従って製造できます。
重要: お問い合わせの際は、正確な価格と納期のために、製品番号と数量をご確認ください。
