BHSミキサー用、高弾性ゴムブロックおよび150Nmトルク容量を備えた耐油性ポリウレタンカップリング
商品の詳細
| サイズ | 標準サイズ1とサイズ2 | 抗張力 | 25MPa |
|---|---|---|---|
| 色 | 黒 | タイプ | カップリング |
| Hadrness | 80-98海岸a | 引張強度 | 20mpa |
| トルク容量 | 最大150Nm | 密度 | 1.15～1.25g/cm3 |
| 歯のある部分形 | 拍車ギア | 延長AtBreak | 400％ |
| 圧力範囲 | 150のPSIへの真空 | 引裂き耐性 | 良い |
| 耐薬品性 | 油や溶剤に対する優れた耐性 | ||
| ハイライト | BHSミキサー同期カップリング,フレキシブル接続ゴムブロック,ポリウレタンカップリング用スペアパーツ |
||
製品の説明
BHSミキサー用スペアパーツ：同期カップリングフレキシブル接続＆メインドライブラバーブロック
製品概要
このコンポーネントは、BHSツインシャフト強制バッチミキサー（DKX/DKXSシリーズ）の伝達システム用に設計されており、3.0 m³、4.0 m³、4.5 m³などの一般的な容量をカバーしています。

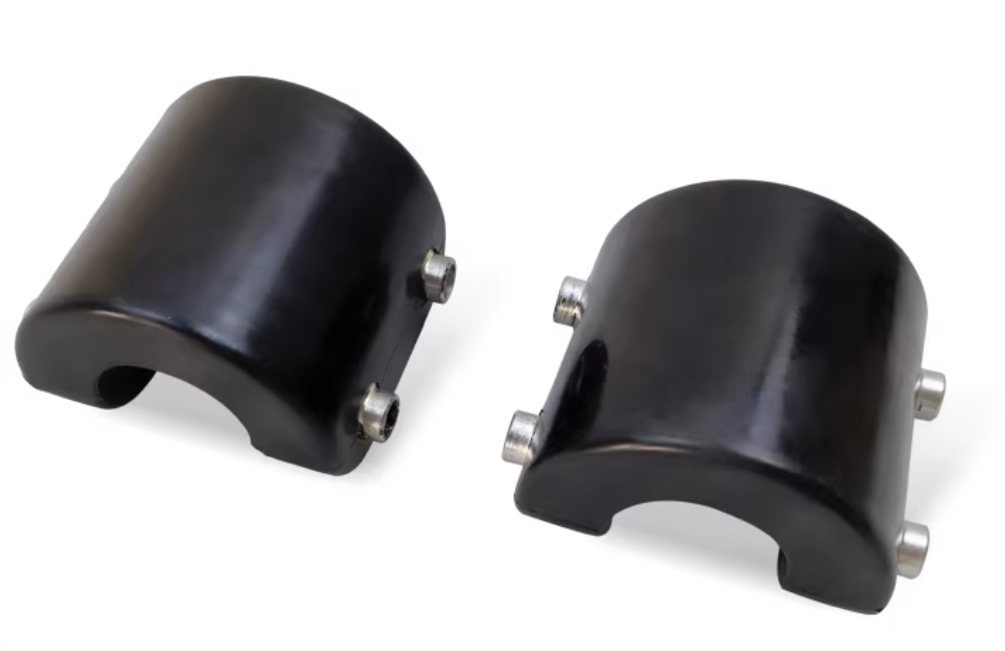

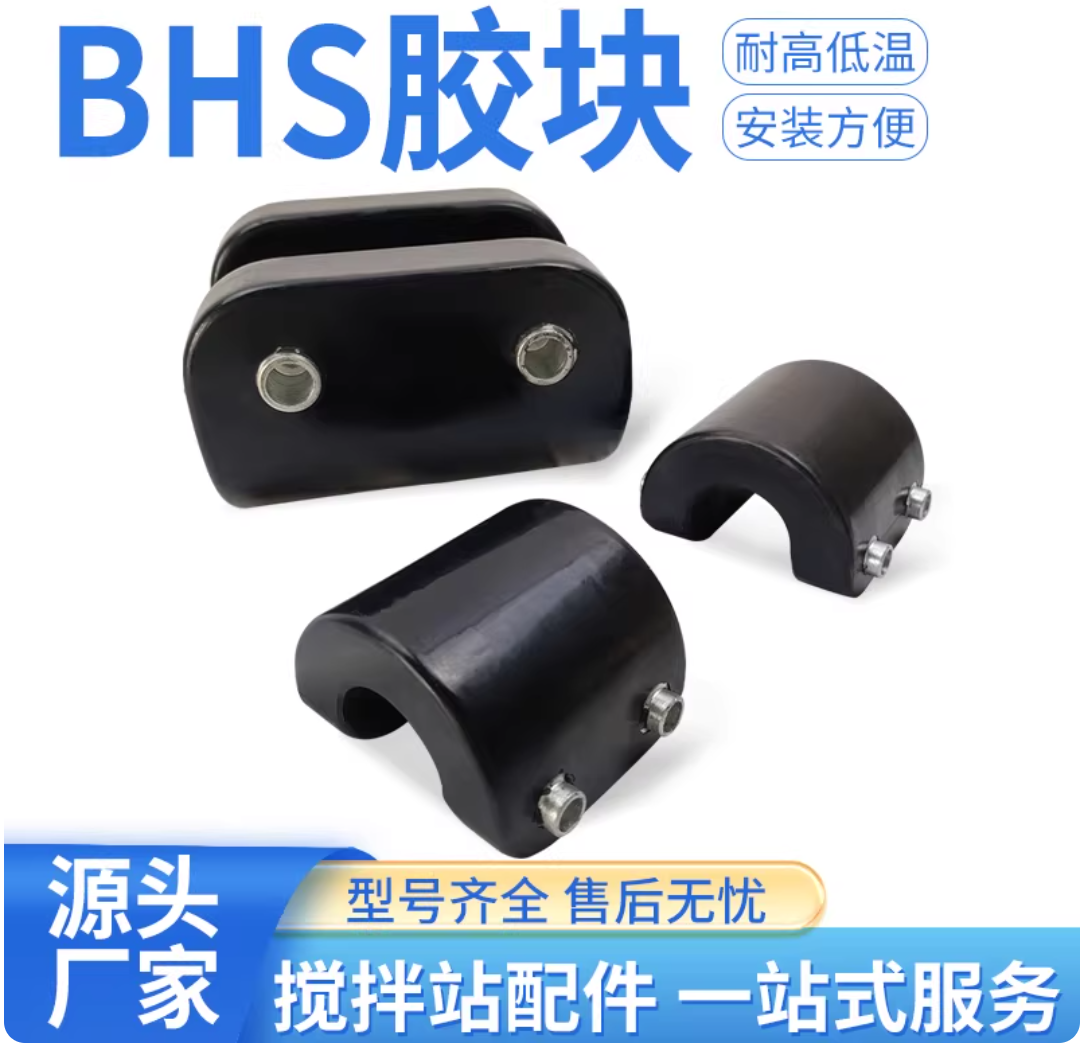

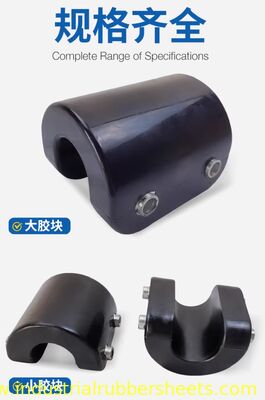

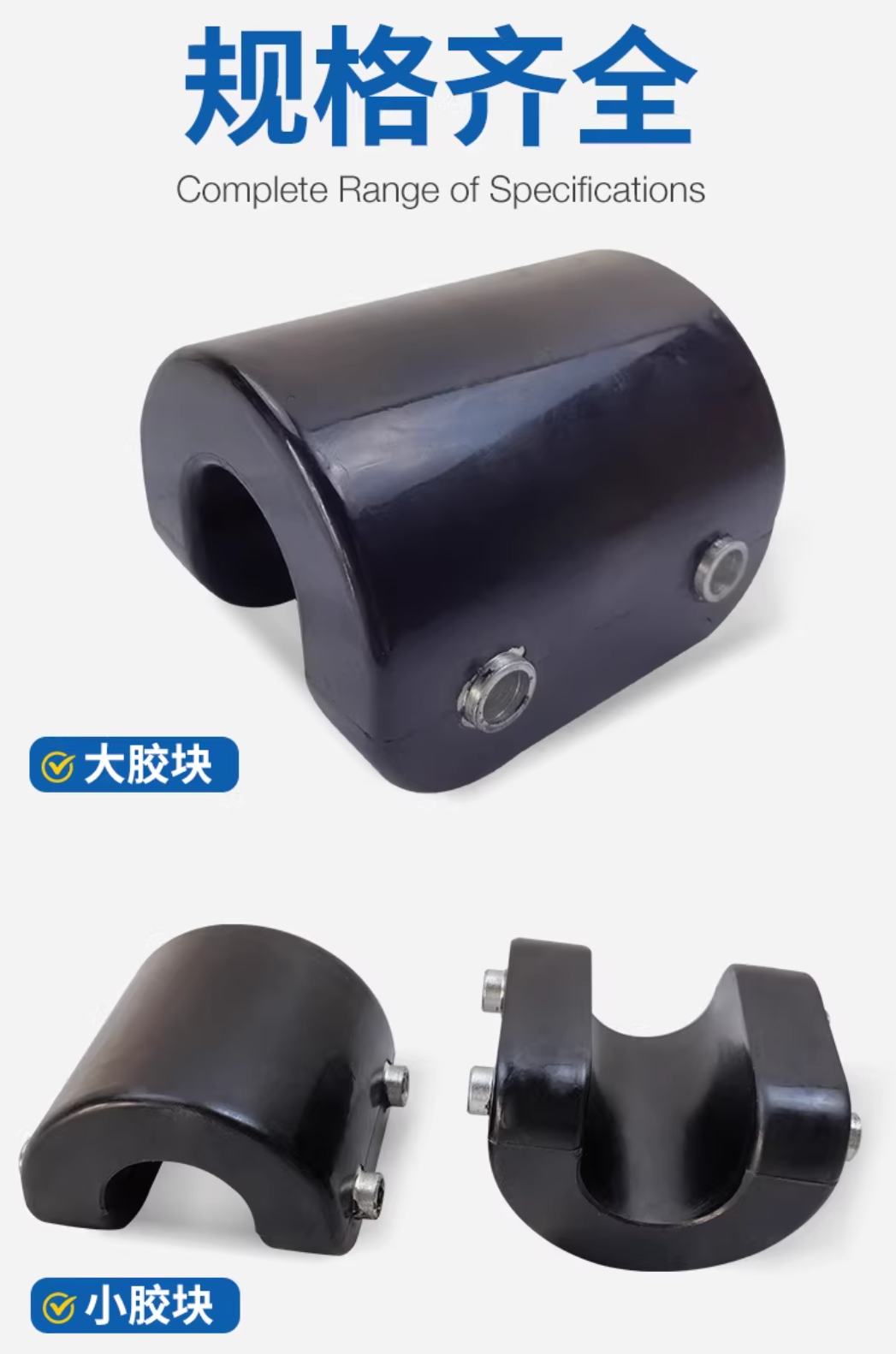

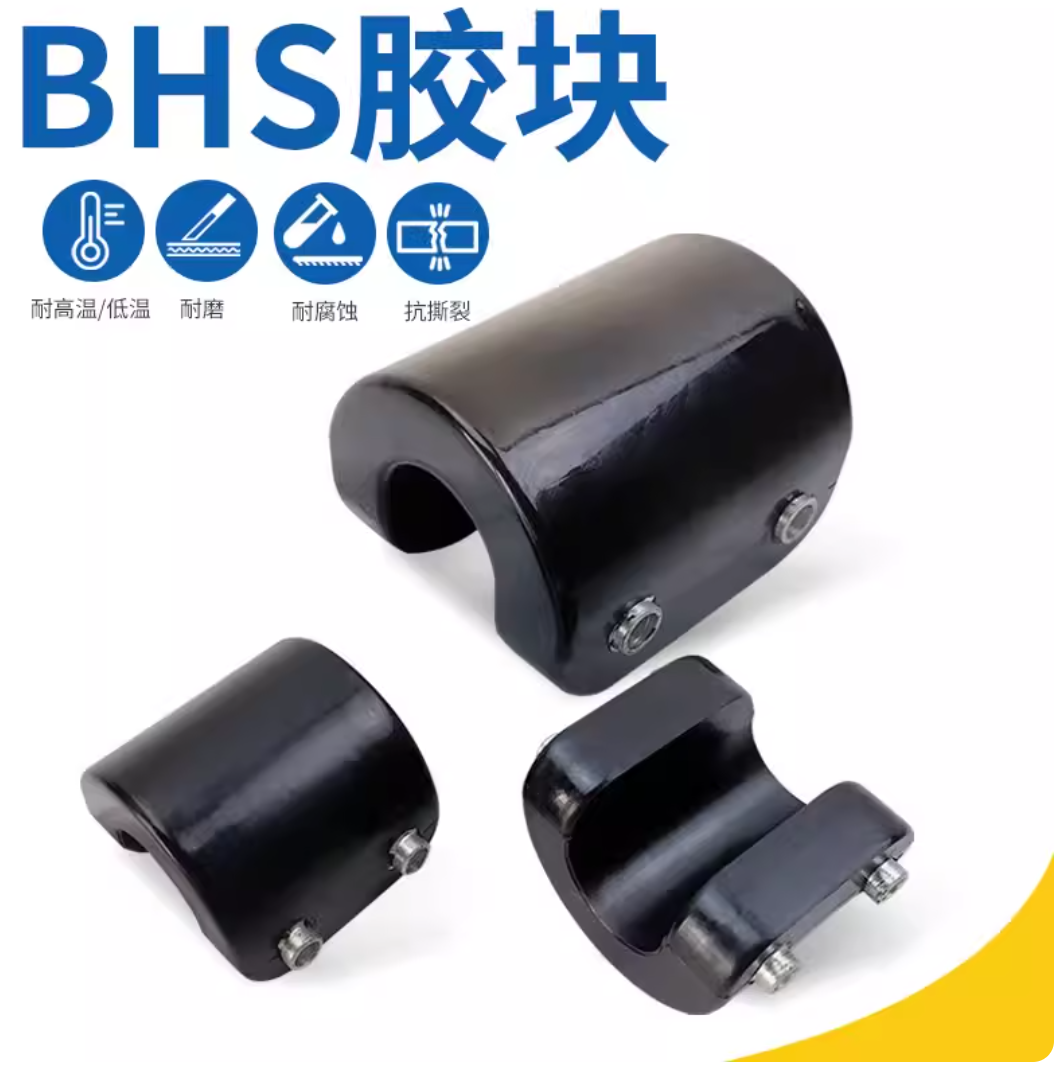

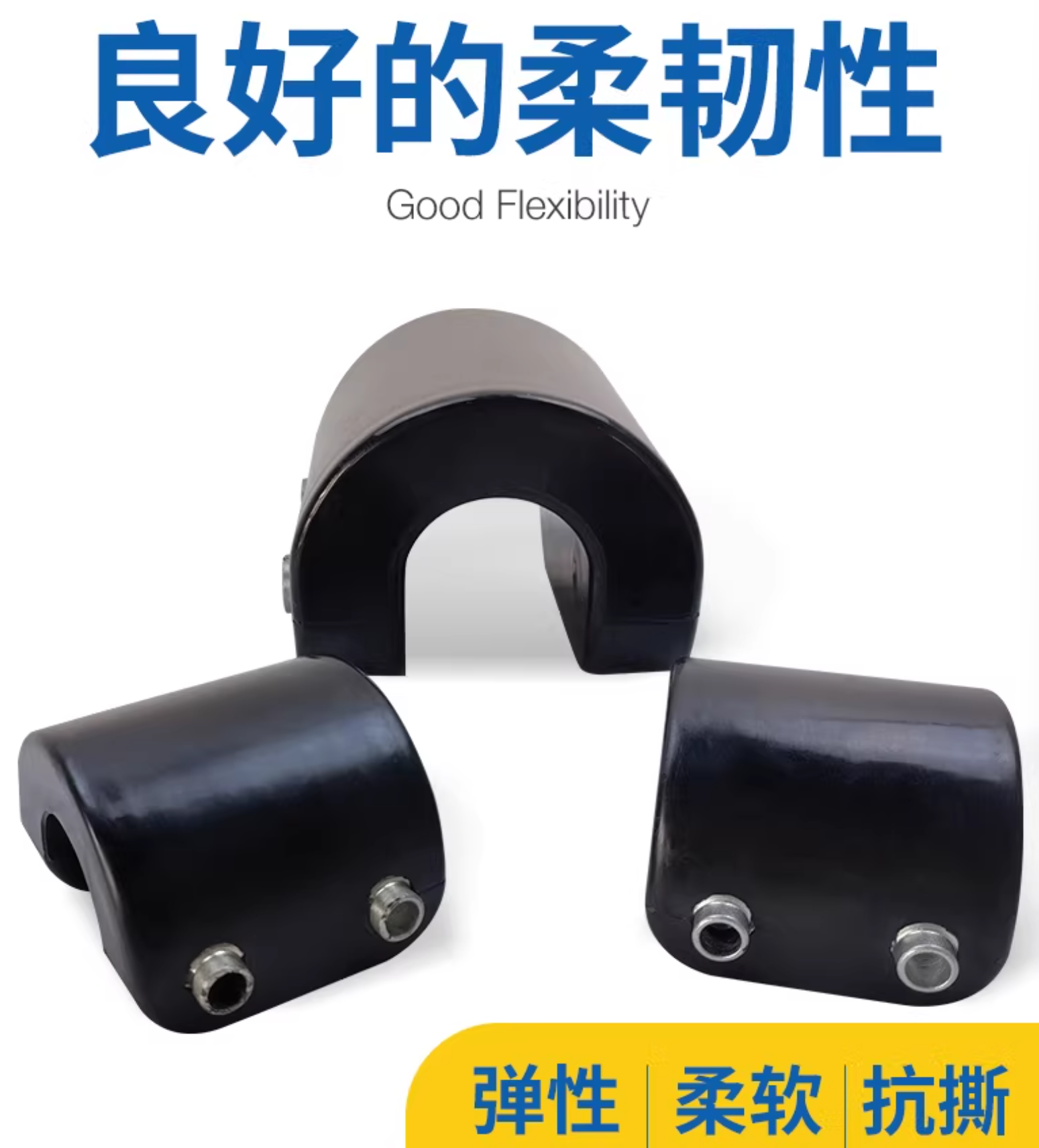

BHSメインドライブラバーブロック（弾性エレメント）
高品質で耐油性、耐摩耗性に優れた合成ゴム（天然ゴムまたはポリウレタン）で作られた高弾性コンポーネントです。ミキサーのドライブトレイン内で、ギアボックスの出力とミキシングシャフトフランジ（弾性ジョークラッチ）の間に取り付けられるフレキシブルバッファコアとして機能します。
- 主な機能: 高品質コンクリートや硬質骨材の混合中に発生する、大きな交互衝撃荷重と振動を吸収します。弾性変形により、ギアボックスとミキシングシャフト間の軸方向、半径方向、角度方向のずれを補正し、メインモーター、ギアボックスのギア、シャフトベアリングを保護し、全体的な耐用年数を延ばします。
- 参照/交換部品番号:
- 910284602: BHS OEM部品番号、DKX/DKXSシリーズで広く使用されています
- 910304800: DKXSモデルの一般的なアフターマーケット番号
- 互換性のあるモデル: DKX/DKXSシリーズツインシャフトミキサー（3.0、4.0、4.5立方メートルバッチミキサー）
同期カップリングフレキシブル接続（アセンブリ）
これは、BHSツインシャフトミキサーの2つのメインギアボックスの入力シャフトを接続する伝達カップリングアセンブリを指します。2つのミキシングシャフトの機械的な同期を保証します。
- 主な機能: 2つのギアボックスの入力端を物理的に結合し（多くの場合、ベルトドライブまたは弾性カップリングを介して）、同一の角速度と逆回転を強制します。これにより、不均一な材料負荷による位相ずれやブレードの衝突（「ブレードクラッシュ」）を防ぎます。このアセンブリ内の弾性エレメントは、始動時や方向転換時の衝撃も緩和します。
- 用途: BHS DKX/DKXSシリーズ 3.0 m³、4.0 m³、4.5 m³ ツインシャフト強制コンクリートミキサーに適しています
技術仕様
| 部品名 | コア機能 | 仕様/説明 | 材質 | 互換性のあるモデル/部品番号 |
|---|---|---|---|---|
| BHSラバーブロック | 衝撃吸収、ずれ補正、シール保護 | 高弾性エレメント。梱包サイズ約：15x15x10 cm、重量約：1.0 kg | 耐油性/耐摩耗性合成ゴム/PU | 910284602 / 910304800（DKX/DKXSに適合） |
| 同期カップリング | ツインギアボックス出力のバランス調整、同期強制 | 同期カップリングアセンブリ/弾性フレキシブルコネクタ | ダクタイル鋳鉄/スチール+ゴムエレメント | DKX/DKXSシリーズ（3.0 / 4.0 / 4.5 m³） |
メンテナンスと調達ガイドライン
定期点検: ラバーブロックは重要な摩耗部品です。経年劣化によるひび割れ、圧縮永久ひずみ（永久変形）、またはグリース/油の汚染による膨張/軟化の影響を受けやすいです。すべてのメンテナンスサイクル中に点検してください。過度の摩耗は、カップリングハブの金属同士の接触による損傷につながる可能性があります。
スペアパーツ在庫: 予期せぬダウンタイムを防ぐために、この部品を在庫しておくことを強くお勧めします。注文する際は、必ずミキサーのモデルプレートを確認するか、古い部品の正確な寸法を測定してください（特にセンターボア径とボルトパターン）3.0/4.0/4.5 m³モデルに適合することを確認してください。
調達: BHS正規販売店または専門のコンクリート機械部品サプライヤーを通じて入手可能です。OEM番号910284602をクロスリファレンスできるサプライヤーを優先してください。
重要事項: BHSの伝達システムは精密な公差を持っています。サプライヤーに正確なミキサーモデル、シリアル番号、または取り外した部品の寸法を提供して、完璧なフィット感を保証してください。
