マグナロイゴムコップリング 高性能で耐久性のある機械の誤った調整と振動抑制の解決策

Magnaloyは、製造された産業カップリングの有名なブランドですレイノルズ（rexnord Company）。それらは、ゴム（エラストマー）と金属の柔軟なカップリングの両方を提供します。これは、機械の接続されたシャフト間のミスアライメントに対応し、トルクを送信し、振動を減衰させるように設計されています。 2つのタイプの内訳は次のとおりです。

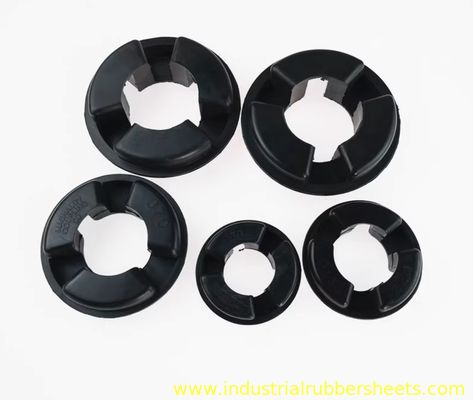

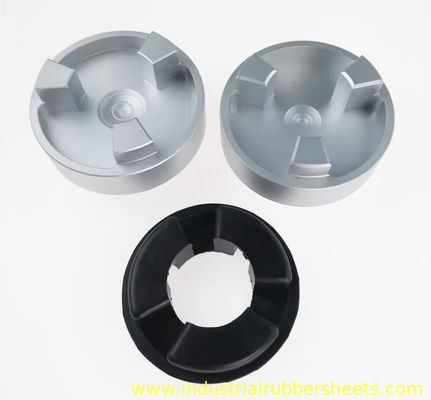

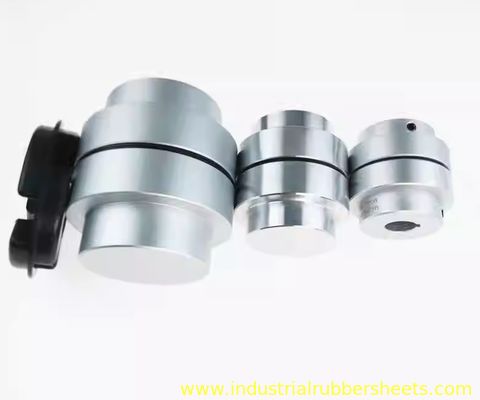

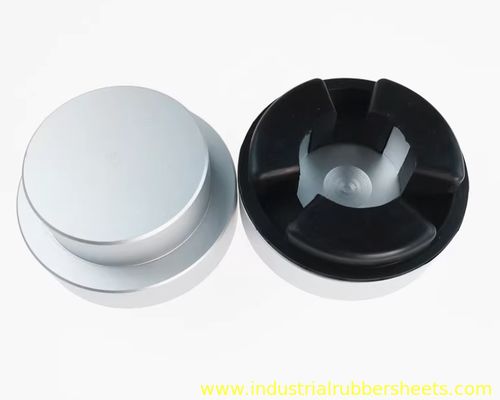

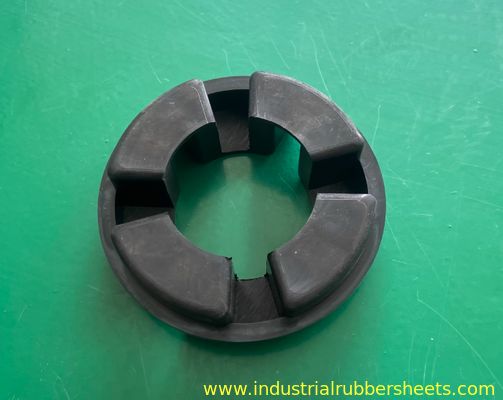

1. マグナロイラバー（エラストマー）カップリング：

   • タイプ：これらは柔軟性を使用しますゴムまたはポリウレタン要素（クモ、スリーブ、タイヤ、または形状の要素）トルクトランスミクティングおよびミスアリグメント順応コンポーネントとして。

   • 主な機能：

     • 優れた振動減衰：衝撃負荷を吸収し、接続された機械間の振動伝達を減らすのに非常に効果的です。

     • 電気分離：ドライバーと駆動型のシャフト間の断熱材を提供します。

     • 不整合の宿泊施設：中程度の量の並列、角度、および軸方向の不整合を処理します。

     • インストール/メンテナンスの容易さ：一般に、接続された機器を移動せずにエラストマー要素を取り付けて交換するのは簡単です。多くの場合、要素の交換が主要なメンテナンスタスクです。

     • ねじれの柔軟性：いくつかのねじれの柔らかさを提供し、接続された機器を突然のトルクスパイクから保護します。

     • 低コスト（初期およびメンテナンス）：通常、比較可能な金属カップリングよりも初期コストが低く、要素の交換は通常安価です。

     • 潤滑は不要：エラストマー元素は乾燥して動作します。

   • 一般的なマグナロイシリーズの例：マグナドリブ、マグナフレックス、マグナトルク、マグナシア、マグナグリップ。

   • 典型的なアプリケーション：ポンプ、コンプレッサー、ファン、ブロワー、コンベア、ミキサー、発電機、軽い産業ドライブ - どこでも、振動の減衰と中程度の不整合が優先事項です。

2. マグナロイメタルカップリング：

   • タイプ：これらは柔軟性を使用します金属成分（ディスク、グリッド、またはスプリング）トルクを送信し、ミスアライメントに対応します。トルクパスにエラストマー部分はありません。

   • 主な機能：

     • 高トルク密度と容量：コンパクトな空間で非常に高いトルクを送信できます。

     • 高速能力：非常に高い回転速度で精密なバランスと動作のために設計されています。

     • ゼロバックラッシュ：正確なモーションコントロール（サーボアプリケーションにとって重要）を提供します。

     • ねじり剛性：タイミングとポジショニングに重要な最小限のウィンドアップ（負荷の下での角のたわみ）を提供します。

     • 高い不整合機能（特定のタイプ）：特定のデザイン（ディスクカップリングなど）は、大幅な並列および角度の不整合を処理できます。

     • 高温と耐薬品性：エラストマーが故障する環境（極端な熱、腐食性化学物質、オイル）で動作することができます。

     • 長いサービスライフと予測可能性：一般に、金属成分は、一定の負荷の下でエラストマーよりも長く、予測可能な疲労寿命を持っています。最小限のメンテナンス（多くの場合、定期的な検査だけ）。

     • 潤滑が必要です（グリッドカップリング）：グリッドカップリングには定期的な潤滑が必要です。ディスクカップリングは通常、潤滑剤です。

   • 一般的なマグナロイシリーズの例：

     • メタリックディスクカップリング：Magnadisc、Magnadyne（高性能、潤滑剤、高速、高微調整）。

     • グリッドカップリング：マグナグリッド（高トルク、堅牢、潤滑が必要）。

     • 春のカップリング：（マグナロイの主要な産業焦点ではあまり一般的ではありません）。

   • 典型的なアプリケーション：タービン、高速コンプレッサー、精密サーボ、大型ポンプ、頑丈なコンベア、粉砕機、ミルズ、海洋ドライブ、鉄鋼工場、および高温、化学物質、または高ねじれの剛性/精度を必要とする用途。

重要な違いの概要：

それらの間で選択：

• ラバー（エラストマー）を選択してください。振動の減衰、電気分離、中程度のコスト、およびメンテナンスの容易さは最優先事項であり、動作条件（温度、化学物質）はエラストマーの限界内にあります。

• メタル（ディスクまたはグリッド）を選択してください。非常に高いトルク/速度、正確なモーションコントロール（ゼロバックラッシュ）、極端な温度/過酷な化学環境での動作、長い予測可能な寿命、高い不整合能力（ディスク）、または最小限のメンテナンス（ディスク）が必要です。

重要な注意：特定のMagnaloy製品カタログ、エンジニアリングデータ、または資格のあるディストリビューター/エンジニアを必ず相談して、アプリケーションのトルク、速度、整列、環境条件、スペースの制約に基づいて、正確な結合タイプとサイズを選択してください。 Rexnordは、この目的のために詳細な選択ガイドとソフトウェアを提供します。
